SKU: OT703-C86 Número de artículo: AB043 EAN: 8720589817135
Este sensor es ideal para hacer un coche robot que deba vigilar la distancia a los objetos. O puedes hacer tu propio asistente de aparcamiento con él. Posibilidades ilimitadas con este sensor ultrasónico de distancia. Ideal para tu proyecto de Arduino / ESP32 / Wemos o Raspberry Pi.
Consulta aquí el esquema de conexión y el código de ejemplo >>>
Ángulo del sensor: <15o
Dimensiones: 45x20mm
Resolución: 3mm
Rango de detección: 2-450cm
Voltaje: 5V
Corriente: <2mA

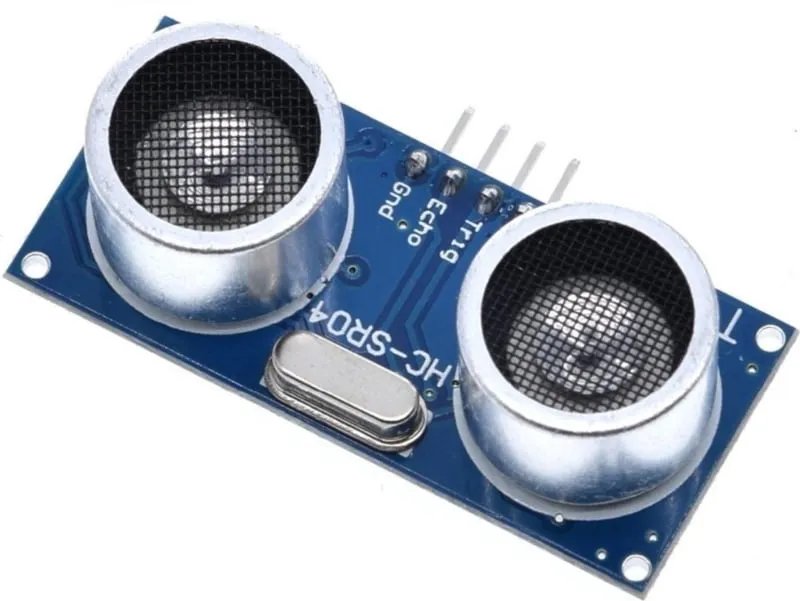

El sensor ultrasónico de distancia HC-SR04 es un dispositivo que utiliza ondas ultrasónicas para medir distancias. El sensor consta de un emisor y un receptor que están conectados a un microcontrolador, como un Arduino.
El sensor funciona haciendo que el emisor emita un pulso ultrasónico, que luego es reflejado por los objetos del entorno. El receptor detecta entonces el eco y envía el tiempo de vuelta al microcontrolador, que a su vez puede calcular la distancia al objeto.
El sensor ultrasónico de distancia HC-SR04 es adecuado para medir distancias de hasta 3 metros con una precisión de aproximadamente 3 mm. El sensor es fácil de usar con un microcontrolador Arduino y es adecuado para una amplia gama de aplicaciones, como la creación de sistemas de aparcamiento automáticos o la detección de obstáculos en un entorno determinado.
El sensor tiene un tamaño pequeño y un bajo consumo de energía, lo que lo hace adecuado para proyectos en los que el espacio y la gestión de la energía son importantes. El sensor también es fácil de instalar gracias a los cuatro orificios en la parte trasera, con los que se puede fijar fácilmente a una superficie.
En resumen, el sensor ultrasónico de distancia HC-SR04 es un sensor práctico y versátil que puede ser una excelente incorporación a cualquier proyecto Arduino.
Dimensiones
Longitud: 4,55cm
Anchura: 2,05cm
Altura: 1,53cm
Al reproducirlo, se carga el vídeo de YouTube.

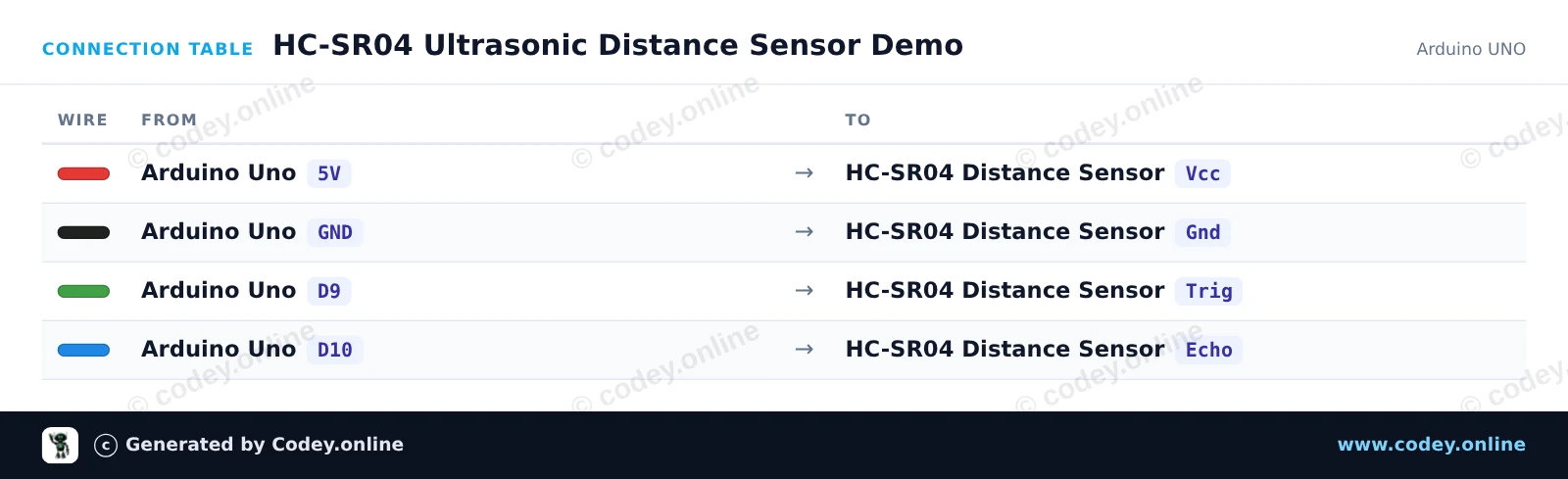

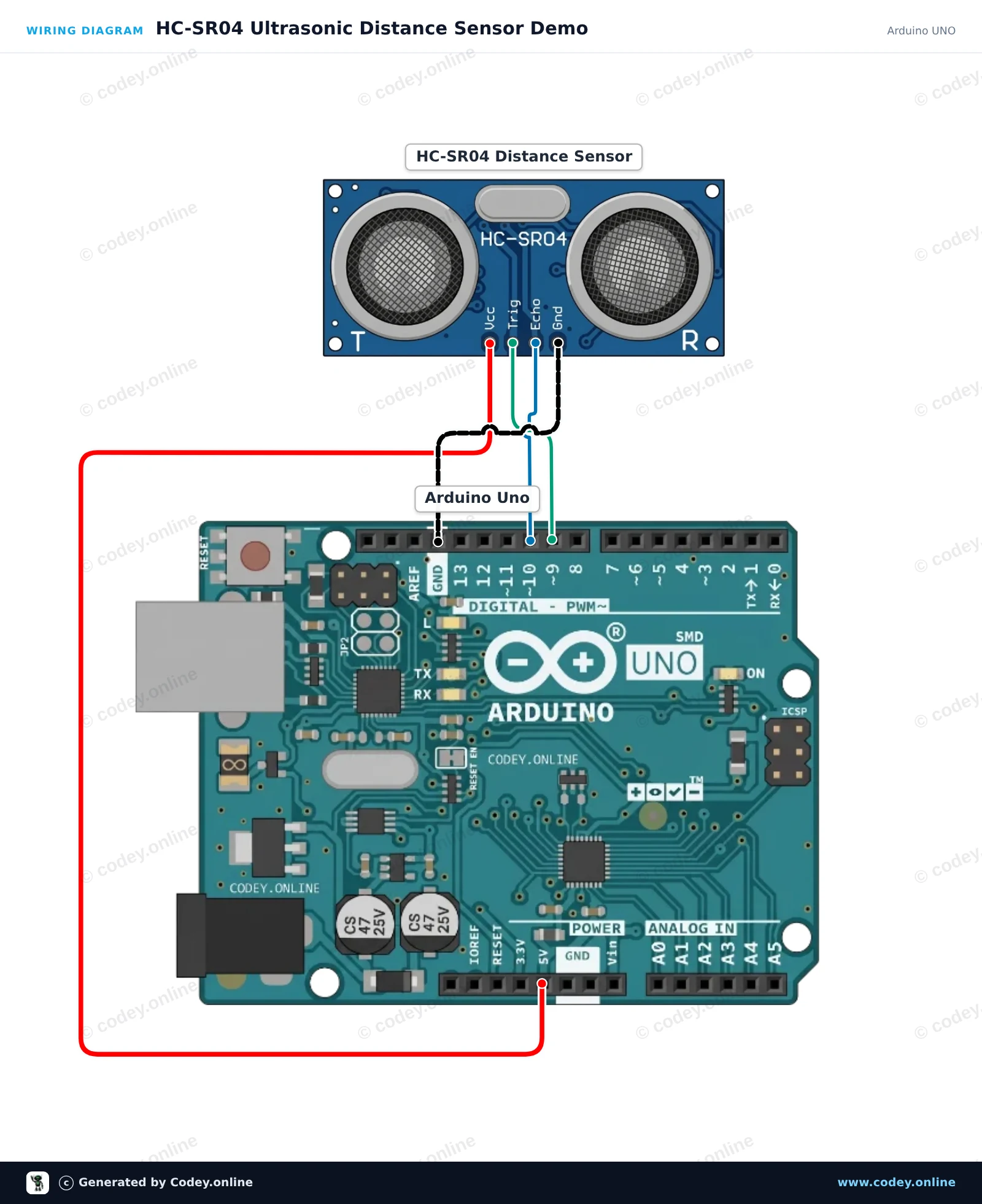

Así conectas el Sensor ultrasónico de distancia HC-SR04 a un Arduino UNO o ESP32, con un sketch de ejemplo que puedes subir directamente.
Este proyecto mide la distancia usando el sensor ultrasónico HC-SR04. Se emite un pulso ultrasónico y se mide el tiempo de retorno del eco para calcular la distancia en centímetros, que luego se muestra en el Serial Monitor cada 500 ms.
English
Nederlands
Frans
Deutsch
Italiano
Suomi
Polski
Dansk
Ελληνικά
Български
Čeština
Hrvatski
Svenska
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : HC-SR04 Ultrasonic Distance Sensor Demo
* Board : Arduino UNO (arduino:avr:uno)
* Parts : HC-SR04
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// HC-SR04 Ultrasonic Distance Sensor Demo
const int trigPin = 9;
const int echoPin = 10;
void setup() {
Serial.begin(115200);
pinMode(trigPin, OUTPUT);
pinMode(echoPin, INPUT);
digitalWrite(trigPin, LOW);
Serial.println(F("HC-SR04 Ultrasonic Sensor Ready"));
}
void loop() {
// Trigger a 10-microsecond high pulse
digitalWrite(trigPin, LOW);
delayMicroseconds(2);
digitalWrite(trigPin, HIGH);
delayMicroseconds(10);
digitalWrite(trigPin, LOW);
// Measure the duration of the incoming echo pulse (timeout ~30ms / ~5m)
unsigned long duration = pulseIn(echoPin, HIGH, 30000UL);
if (duration == 0) {
Serial.println(F("Out of range"));
} else {
// Speed of sound is ~343 m/s -> ~29.15 us per cm (round-trip 58.3 us/cm)
float distanceCm = duration / 58.2;
Serial.print(F("Distance: "));
Serial.print(distanceCm, 1);
Serial.println(F(" cm"));
}
delay(500);
}Wiring diagram and example code generated by Codey.online — https://www.codey.online

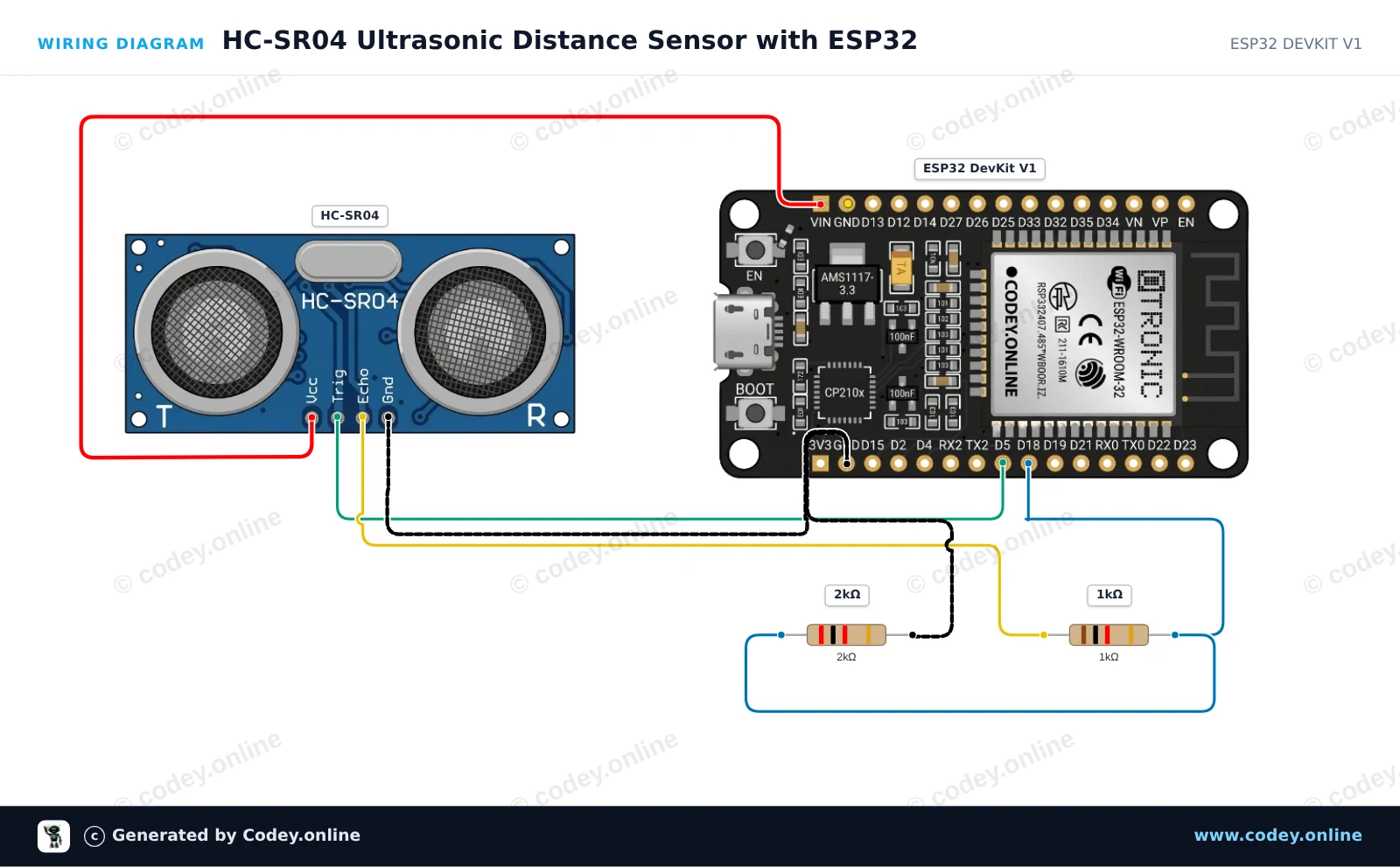

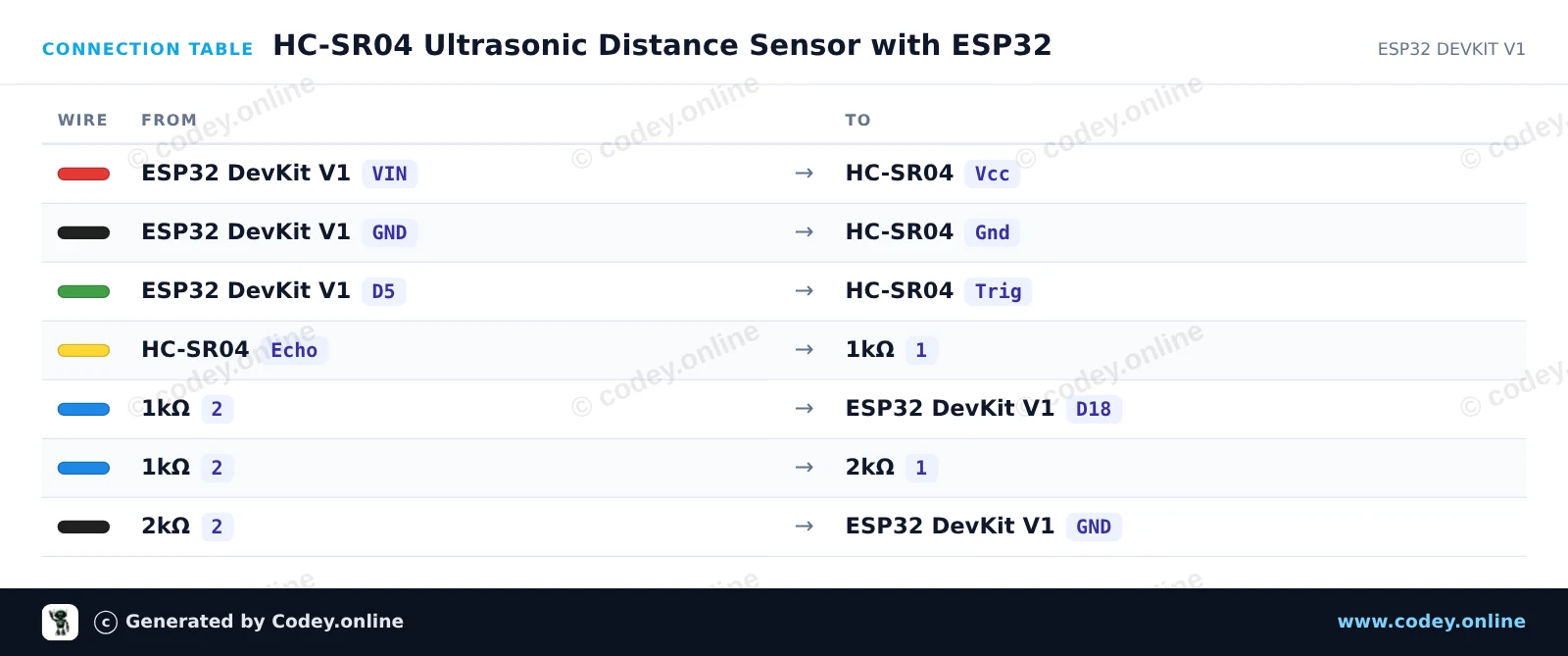

Este proyecto mide la distancia usando un sensor de distancia ultrasónico HC-SR04. Como el HC-SR04 funciona a 5V y entrega un pulso Echo de 5V, un simple divisor de tensión con resistencias de 1kΩ / 2kΩ reduce de forma segura la señal Echo a ~3.3V para el ESP32. Abre el Serial Monitor a 115200 baud para ver las mediciones de distancia en tiempo real en centímetros.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : HC-SR04 Ultrasonic Distance Sensor with ESP32
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : HC-SR04
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// HC-SR04 Ultrasonic Distance Sensor with ESP32
const int TRIG_PIN = 5;
const int ECHO_PIN = 18;
void setup() {
Serial.begin(115200);
pinMode(TRIG_PIN, OUTPUT);
pinMode(ECHO_PIN, INPUT);
Serial.println("HC-SR04 Distance Sensor Initialized");
}
void loop() {
// Send a 10-microsecond HIGH pulse to trigger the sensor
digitalWrite(TRIG_PIN, LOW);
delayMicroseconds(2);
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// Measure the round-trip echo pulse duration in microseconds
long duration = pulseIn(ECHO_PIN, HIGH, 30000); // 30ms timeout (~5m range)
if (duration == 0) {
Serial.println("Out of range / no echo received");
} else {
// Speed of sound is ~0.0343 cm/us (divide by 2 for one-way distance)
float distanceCm = (duration * 0.0343) / 2.0;
Serial.print("Distance: ");
Serial.print(distanceCm, 1);
Serial.println(" cm");
}
delay(500);
}Wiring diagram and example code generated by Codey.online — https://www.codey.online
