Esquema de conexión y ejemplo de código

Así conectas el LM2596S Step-Down ajustable 4-40V -> 1.25-37V con pantalla de voltímetro integrada a un Arduino UNO o ESP32, con un sketch de ejemplo que puedes subir directamente.

Monitor de voltaje reductor LM2596

Este proyecto mide el voltaje de salida de un módulo convertidor buck LM2596 usando el pin de entrada analógica A0 de Arduino. Alimenta la entrada del módulo desde la línea de 5V de Arduino (o con una fuente externa de hasta 40V) y gira el potenciómetro onboard para ver cómo cambia el voltaje de salida medido en el Serial Monitor.

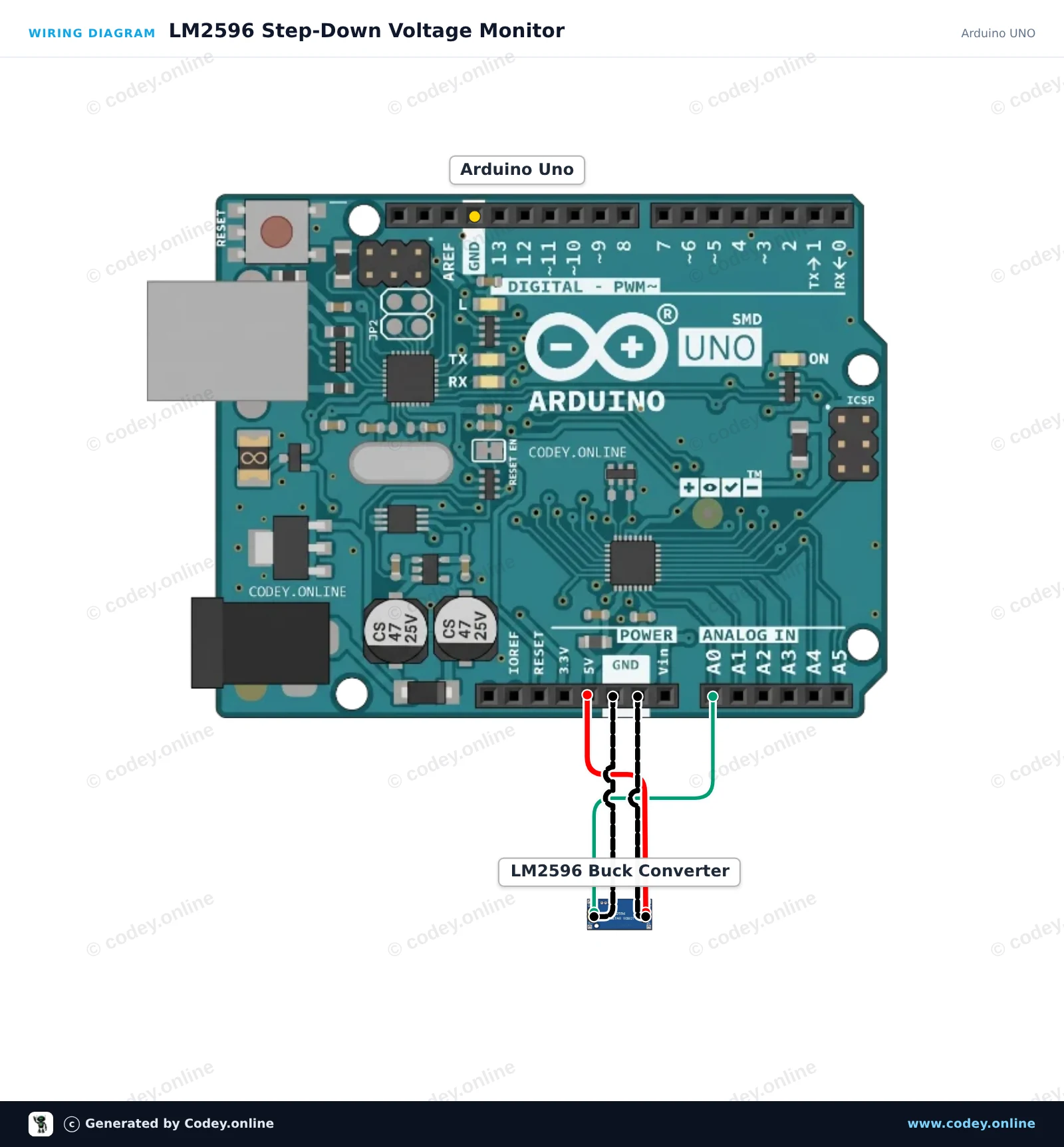

Esquema de conexión: LM2596S Step-Down ajustable 4-40V -> 1.25-37V con pantalla de voltímetro integrada en un Arduino UNO
Esquema de conexión · Haz clic para ampliar

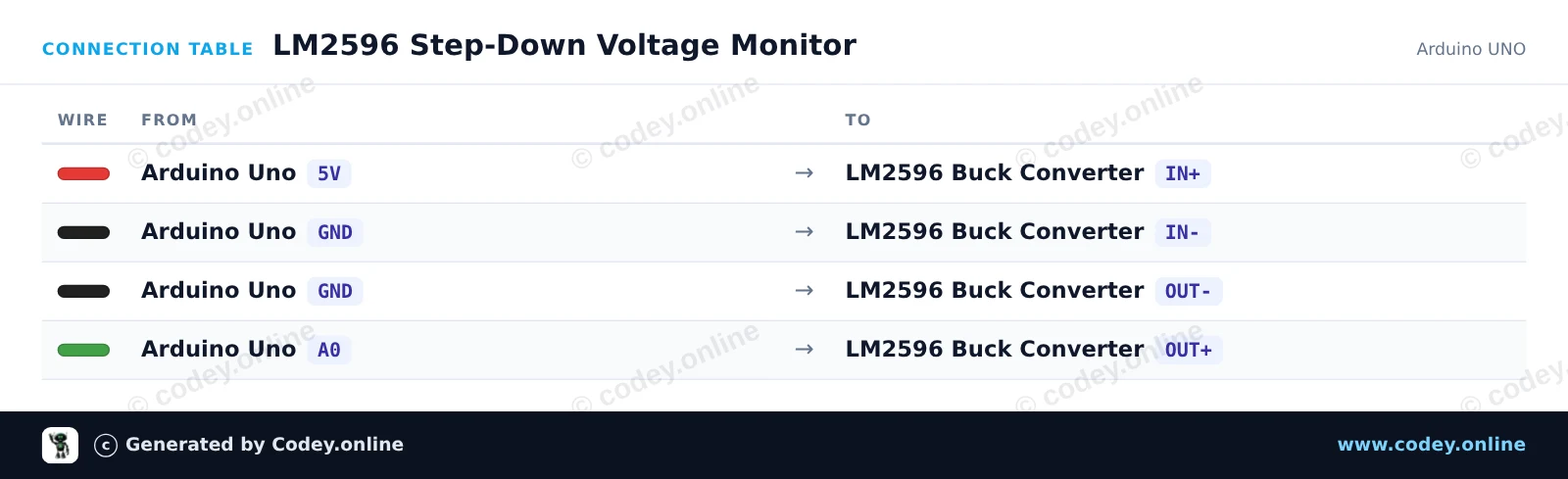

Tabla de conexión: LM2596S Step-Down ajustable 4-40V -> 1.25-37V con pantalla de voltímetro integrada en un Arduino UNO
Tabla de conexión · Haz clic para ampliar
LM2596_Step_Down_Voltage_Monitor.ino · compilado y probado
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : LM2596 Step-Down Voltage Monitor
 *  Board     : Arduino UNO (arduino:avr:uno)
 *  Parts     : Adjustable Step-down Module 3-40VDC 1.5-35VDC LM2596
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int voltagePin = A0;

void setup() {
  Serial.begin(115200);
  while (!Serial) {
    ; // Wait for serial port to connect
  }
  Serial.println(F("LM2596 Step-Down Module Monitor"));
  Serial.println(F("Turn the onboard brass potentiometer to adjust output voltage."));
  Serial.println(F("-----------------------------------------------------------"));
}

void loop() {
  // Read the analog voltage (0 to 1023 corresponds to 0V to 5V)
  int rawValue = analogRead(voltagePin);
  float voltage = (rawValue * 5.0) / 1023.0;

  Serial.print(F("Raw ADC: "));
  Serial.print(rawValue);
  Serial.print(F(" | Output Voltage: "));
  Serial.print(voltage, 2);
  Serial.println(F(" V"));

  delay(500);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online

Alimentar ESP32 con un convertidor buck LM2596

Este circuito usa un módulo step-down LM2596 para regular una entrada de 12V DC hasta unos 5V estables para el pin VIN del ESP32. Antes de conectar el ESP32, ajusta el trimmer integrado hasta que la tensión de salida mida exactamente 5.0V con un multímetro. Una vez conectado, el ESP32 parpadea su LED integrado y muestra un mensaje de heartbeat en el Serial Monitor.

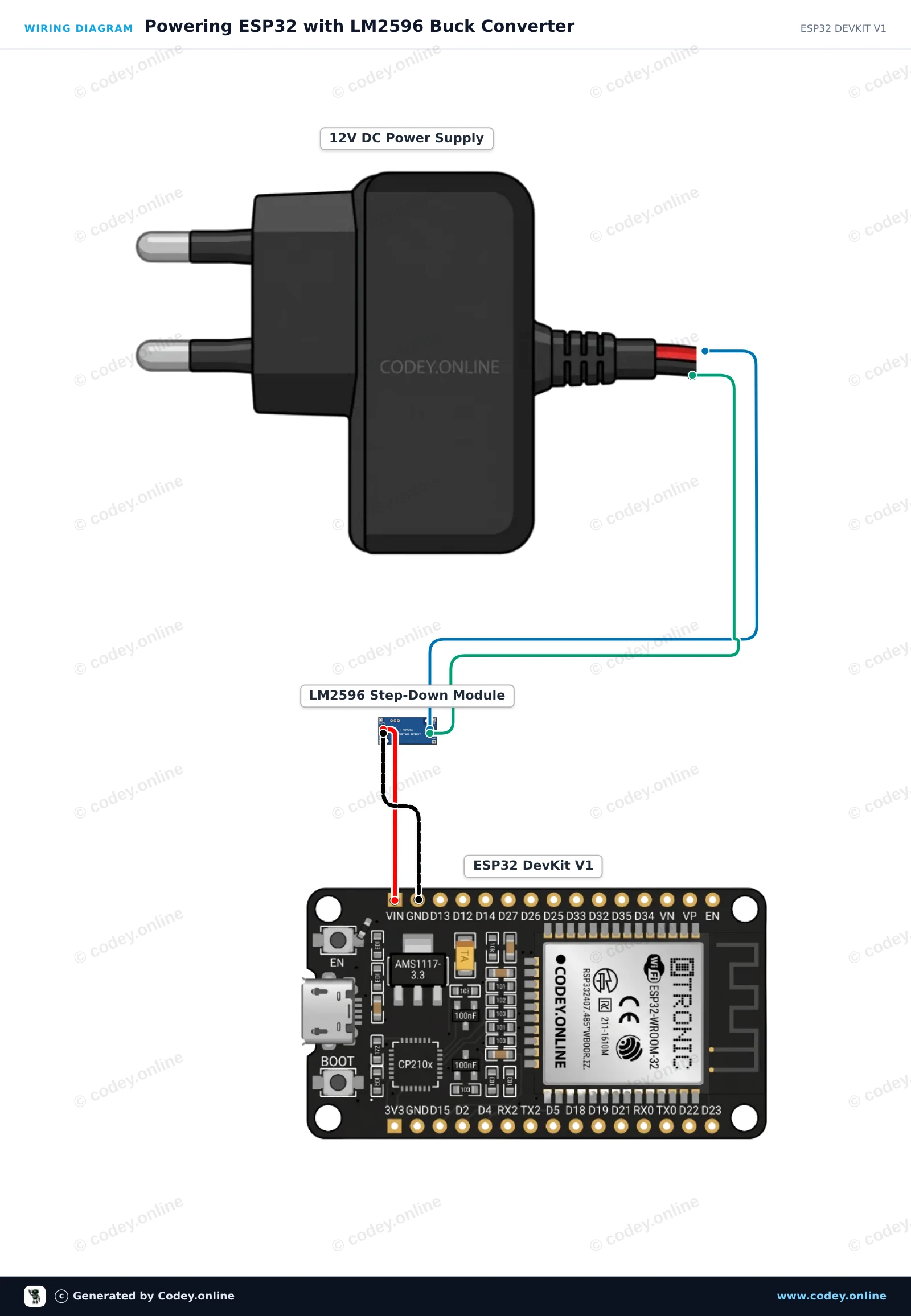

Esquema de conexión: LM2596S Step-Down ajustable 4-40V -> 1.25-37V con pantalla de voltímetro integrada en un ESP32 DevKit V1
Esquema de conexión · Haz clic para ampliar

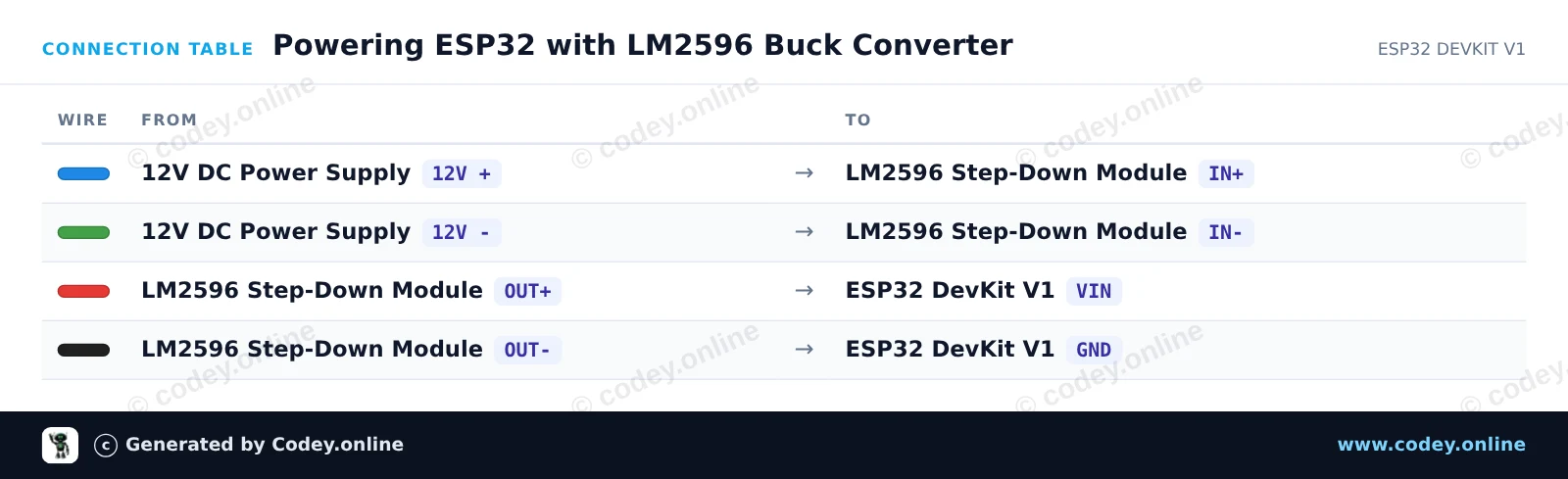

Tabla de conexión: LM2596S Step-Down ajustable 4-40V -> 1.25-37V con pantalla de voltímetro integrada en un ESP32 DevKit V1
Tabla de conexión · Haz clic para ampliar
Powering_ESP32_with_LM2596_Buck_Converte.ino · compilado y probado
/*
 * ==================================================================
 *  Generated by Codey.online  —  https://www.codey.online
 * ==================================================================
 *  Project   : Powering ESP32 with LM2596 Buck Converter
 *  Board     : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
 *  Parts     : Adjustable Step-down Module 3-40VDC 1.5-35VDC LM2596
 *  Libraries : none (built-in)
 *
 *  Codey Online is an AI-powered browser IDE for Arduino and ESP32.
 *  Describe your project and Codey writes the code, draws the wiring
 *  diagram and uploads it to your board, straight from the browser.
 *  This code is free to use, modify and share, without warranty.
 * ==================================================================
 */

const int LED_PIN = 2;
unsigned long counter = 0;

void setup() {
  Serial.begin(115200);
  pinMode(LED_PIN, OUTPUT);

  Serial.println("LM2596 Step-Down Powered ESP32 Started!");
  Serial.println("Ensure LM2596 output was calibrated to 5.0V before connecting to VIN.");
}

void loop() {
  digitalWrite(LED_PIN, HIGH);
  delay(500);
  digitalWrite(LED_PIN, LOW);
  delay(500);

  counter++;
  Serial.print("ESP32 running stably on buck regulator. Heartbeat count: ");
  Serial.println(counter);
}

Wiring diagram and example code generated by Codey.online — https://www.codey.online
