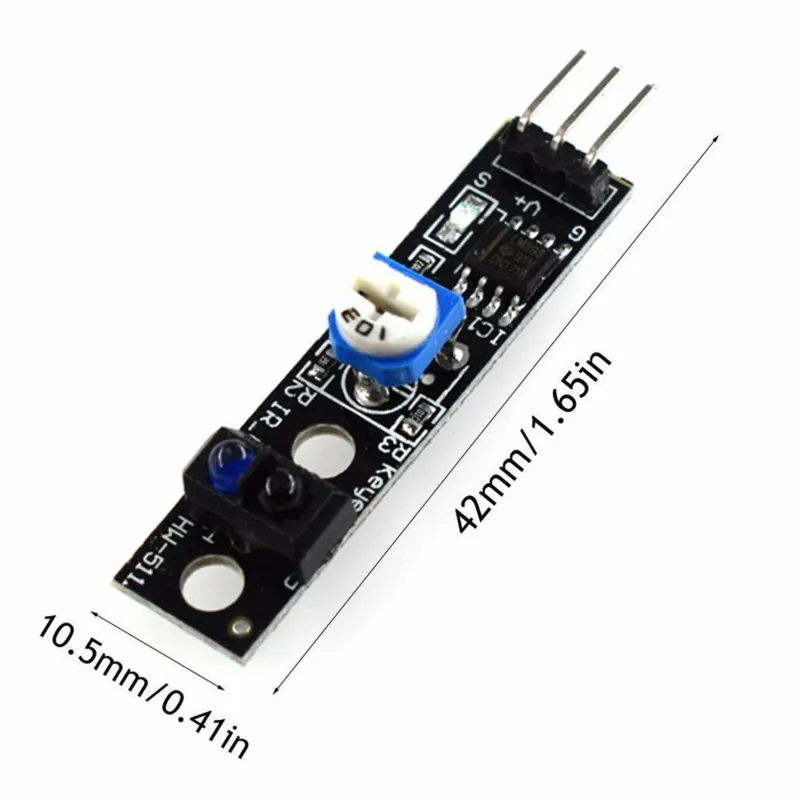

Módulo infrarrojo de seguimiento de línea - 3 PIN, HW-511 TCRT5000

Módulo que, mediante un sensor infrarrojo, es capaz de seguir líneas. Un sensor interesante, muy adecuado para tareas sencillas de robótica. Funciona bien con Adruino y otros sistemas.

Cuando el sensor detecta una superficie negra, se emite una señal TTL, que puede procesarse para controlar un robot.

Perfecto para vehículos autónomos inteligentes.

Datos técnicos
Tensión de funcionamiento: 3,3 - 5 V
Corriente de funcionamiento: 20 mA a 5 V
Dimensiones: 48 x 10 mm

Este sensor, que se utiliza principalmente para el seguimiento de líneas, tiene un funcionamiento similar al de los sensores de detección de movimiento. Basado en el IC TCRT5000. El sensor TCRT5000 emite continuamente luz infrarroja. Si la onda emitida no se refleja o se refleja muy mal, la salida es BAJA. Si colocas un objeto delante de este sensor, la salida es ALTA.

Cómo funciona exactamente la detección infrarroja
El color negro absorbe la radiación IR y la refleja muy mal. Por ello, la salida será BAJA si hay un objeto negro delante del sensor. Sin embargo, si se colocan otros colores delante del sensor, la salida será ALTA.

Cuando la salida es ALTA, el LED se enciende.

Distancia de detección: 1 a 25 mm
Tensión de funcionamiento: 5V
Orificios de montaje fijos, instalación sencilla.
Tamaño pequeño de PCB
