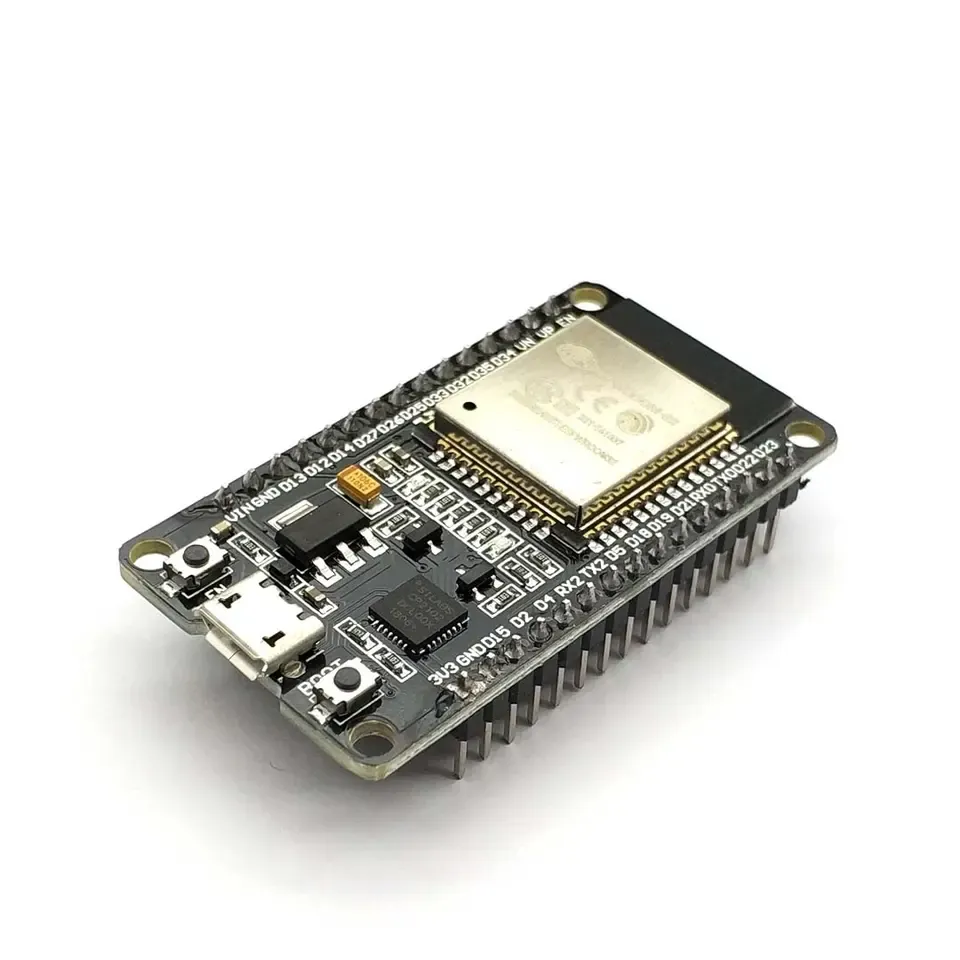

Placa ESP32 WROOM 4Mb Devkit V1 con WiFi Bluetooth y procesador Dual Core

La versión USB-C la puedes encontrar aquí.

La placa de desarrollo ESP32 es ideal para proyectos IoT (Internet Of Things) porque dispone de WiFi y Bluetooth integrados. Se programa fácilmente mediante Arduino IDE. Mira el vídeo de Youtube de arriba para la instalación de esta placa en Arduino IDE.

Este módulo ESP32 también es apto para WLED.

Utiliza el manual ESP32 de OTRONIC para empezar rápidamente con tu placa ESP32 Devkit V1.

ATENCIÓN: Esta ESP32 Devkit V1 NO cabe en una breadboard estándar. La ESP32-S SÍ cabe en una breadboard estándar.

Esta placa ESP32 tiene:

• 18 canales de convertidor analógico-digital (ADC)
• 3 interfaces SPI
• 3 interfaces UART
• 2 interfaces I2C
• 16 canales de salida PWM
• 2 convertidores digital-analógico (DAC)
• 2 interfaces I2S
• 10 GPIOs de detección capacitiva

ESP32 Wroom32 DevKit tiene en total 25 GPIOs, de los cuales algunos solo pueden usarse como entrada.

ESP32 tensión VIN o USB:
La alimentación para la ESP32 DevKit V1 se suministra a través del conector Micro USB integrado (5V) o directamente mediante el pin "VIN". La ESP32 puede funcionar con una alimentación externa de 6 a 20 voltios. Si utilizas más de 12V, el regulador de tensión puede calentarse mucho y se reducirá su vida útil. En ese caso, es mejor usar un convertidor STEP DOWN para reducir la tensión.

Input Only Pins
GPIO 34
GPIO 35
GPIO 36
GPIO 39
Not all pins have input pullup, you need external pullup on these pins when using as input pullup.

No todos los pins tienen un pullup de entrada y tendrás que colocar una resistencia pullup externa. Aquí tienes un resumen.

Pins con pull up interno INPUT_PULLUP
GPIO14
GPIO16
GPIO17
GPIO18
GPIO19
GPIO21
GPIO22
GPIO23

Pins sin pull up interno
GPIO13
GPIO25
GPIO26
GPIO27
GPIO32
GPIO33

Lo bueno de esta placa es que puedes utilizarla de varias maneras en lo que respecta a la comunicación WiFi.

1. Como mini punto de acceso
2. Como cliente WiFi
3. Como servidor web
4. Peer-to-peer con ESP Now

Queremos explicar un poco más esto último. ESP NOW es una tecnología que permite que los módulos se comuniquen directamente entre sí a través de su dirección MAC. Además, también hay un mensaje de retorno indicando si los datos se han recibido, lo que permite comprobar bien si los mensajes llegan y validarlos.

Con ESP Now puedes trabajar de forma muy modular y además es rapidísimo. De esta manera puedes ejecutar tu programa en una ESP32 mientras dejas que tus otras placas ESP32 solo reaccionen y sean, por así decirlo, una ampliación de tus pines GPIO.

1 ESP32 puede comunicarse con un máximo de 20 otras placas.

Una buena explicación de ESP NOW de Andreas Spiess la encontrarás aquí: https://www.youtube.com/watch?v=6NsBN42B80Q

Entrega:
Header pins ya soldados. Listo para usar.

Instalar ESP32 en Arduino IDE

Para poder programar la ESP32 en Arduino IDE primero hay que configurar algunas cosas:

1. Instala el software Arduino IDE (www.arduino.cc)
2. Ve en Arduino IDE a ARCHIVO y luego a PREFERENCIAS.
3. En MÁS URLS DEL GESTOR DE PLACAS introduce la siguiente URL: https://dl.espressif.com/dl/package_esp32_index.json
4. Ahora ve a HERRAMIENTAS, PLACA y GESTOR DE PLACAS
5. Busca la biblioteca correcta (ESP32 by Espressif Systems) e instálala (solo hace falta una vez)
6. Elige la placa DOIT ESP32 Devkit V1 en la lista de HERRAMIENTAS, PLACA
7. Configura la velocidad de carga en 115200 baud
8. Configura el puerto en el puerto COM correcto

La ESP32 no funciona o no funciona bien. Consulta las soluciones siguientes.

La carga de código en la ESP32 no funciona o muestra el mensaje A fatal error occurred: Failed to connect to ESP32: Timed out Connecting

Si durante la carga notas que no ocurre nada, puedes mantener pulsado brevemente el botón BOOT de la placa ESP32 durante la carga. En cuanto empiece la carga, puedes soltarlo. Hay que encontrar el momento justo.

La ESP32 no tiene puerto COM en Arduino IDE

Si en Arduino IDE, en HERRAMIENTAS -> PUERTO, no hay ningún puerto COM disponible, puede que sea necesario reinstalar el driver CP210x. Este es el chip USB de esta placa. Busca en Google o descarga el driver aquí: https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

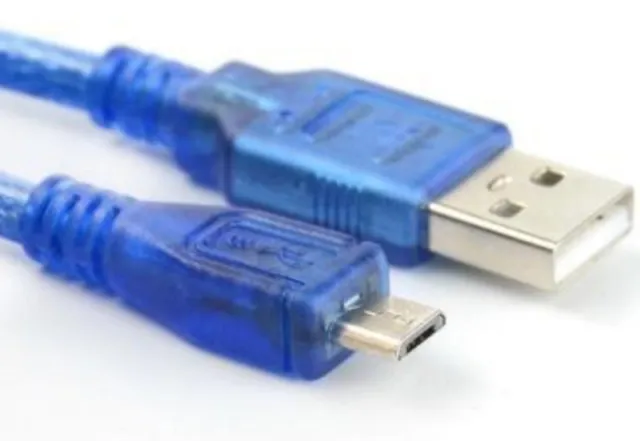

También puede deberse al cable micro USB, que quizá no sea un cable de datos. Hay muchos llamados cables de carga en circulación que solo sirven para cargar, por ejemplo, un teléfono. Sustituye el cable por un cable micro USB de datos adecuado o pide un cable adecuado en otronic.nl.

El monitor serie de la ESP32 no funciona o muestra caracteres extraños en Arduino IDE

En la ventana del Serial Monitor, abajo a la derecha, pon la velocidad en 115200 baud.

Los pines GPIO de la ESP32 no coinciden con los pines del código

Los pines GPIO en las placas de desarrollo ESP no siempre coinciden con los valores impresos en las placas. Por eso es importante consultar siempre el esquema PINOUT correcto. Lo encontrarás, entre otros, en la guía rápida OTRONIC ESP32

Dimensiones
Longitud: 5,23cm
Anchura: 2,82cm
Altura: 1,33cm
