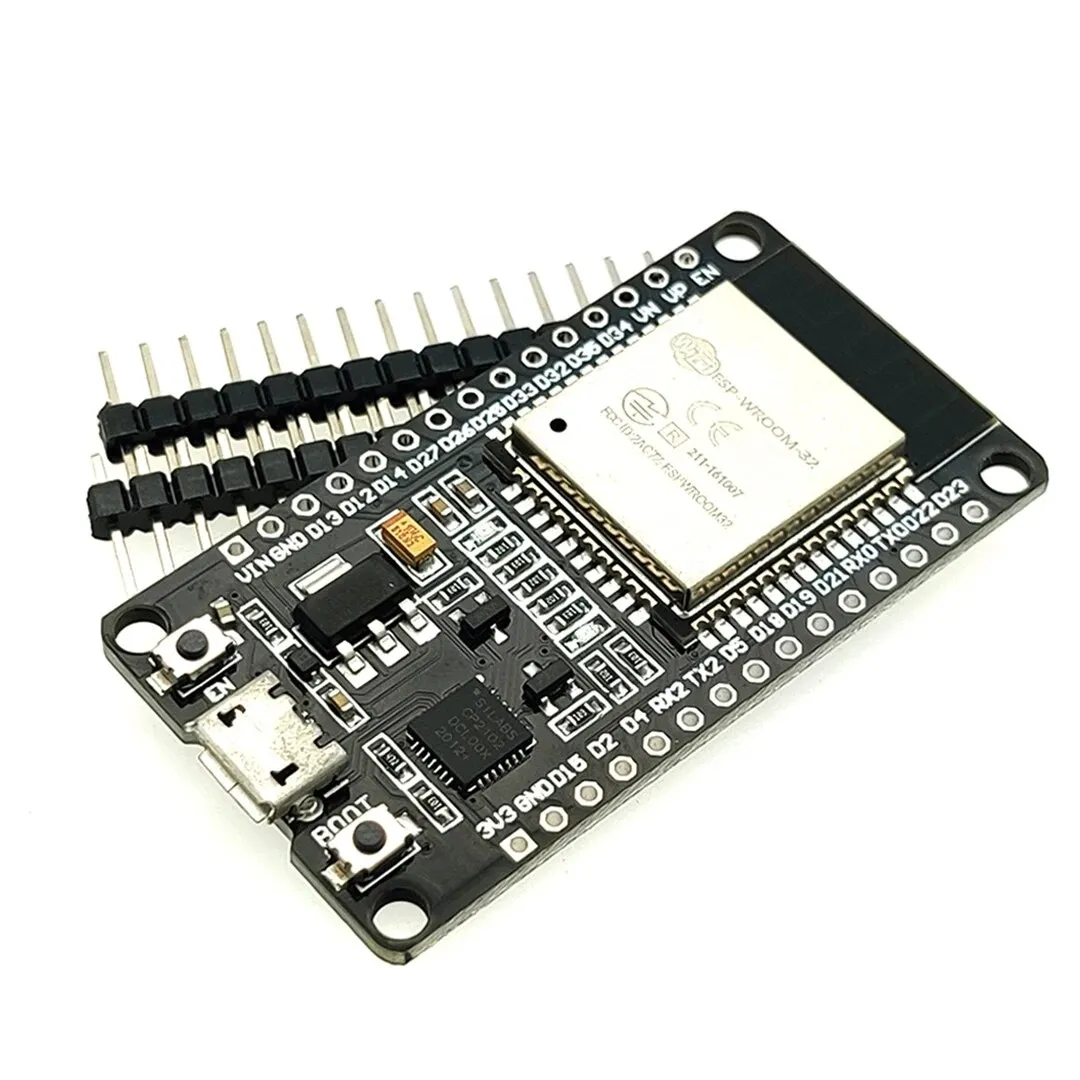

ESP32 WROOM 4Mb Devkit V1 con header pins sueltos

La placa de desarrollo ESP32 es ideal para proyectos IoT (Internet Of Things) porque dispone de WiFi y Bluetooth integrados. Se puede programar fácilmente a través del Arduino IDE. Mira el video de Youtube de arriba para la instalación de esa placa en el Arduino IDE.

Utiliza la guía OTRONIC ESP32 handleiding para poder empezar rápidamente con tu placa ESP32 Devkit V1.

ATENCIÓN: Esta ESP32 Devkit V1 NO cabe en una breadboard estándar. La ESP32-S SÍ cabe en una breadboard estándar.

Esta placa ESP32 tiene:

• 18 canales de convertidor analógico a digital (ADC)
• 3 interfaces SPI
• 3 interfaces UART
• 2 interfaces I2C
• 16 canales de salida PWM
• 2 convertidores digital a analógico (DAC)
• 2 interfaces I2S
• 10 GPIOs de detección capacitiva

ESP32 Wroom32 DevKit tiene un total de 25 GPIOs, de las cuales algunas solo pueden usarse como entrada.

Pines solo de entrada
GPIO 34
GPIO 35
GPIO 36
GPIO 39
No todos los pines tienen pullup de entrada, necesitas un pullup externo en estos pines cuando se usan como entrada pullup.

No todos los pines tienen pullup de entrada y tendrás que colocar una resistencia pullup externa. Aquí tienes un resumen.

Pines con pull up interno INPUT_PULLUP
GPIO14
GPIO16
GPIO17
GPIO18
GPIO19
GPIO21
GPIO22
GPIO23

Pines sin pull up interno
GPIO13
GPIO25
GPIO26
GPIO27
GPIO32
GPIO33

Lo bueno de esta placa es que puedes usarla de varias maneras en lo que respecta a la comunicación WiFi.

1. Como mini punto de acceso
2. Como cliente WiFi
3. Como servidor web
4. Peer-to-peer con ESP Now

Queremos explicar un poco más esto último. ESP NOW es una tecnología que permite que los módulos se comuniquen directamente entre sí a través de su dirección MAC. Además, hay un mensaje de retorno indicando si los datos se han recibido, lo que permite comprobar bien si los mensajes llegan y validarlos.

Con ESP Now puedes trabajar de forma muy modular y además es rapidísimo. De esta manera puedes ejecutar tu programa en un ESP32 mientras tus otros ESP32 solo reaccionan y, por así decirlo, son una ampliación de tus pines GPIO.

1 ESP32 puede comunicarse con un máximo de 20 placas más.

Una buena explicación de ESP NOW de Andreas Spiess la encuentras aquí: https://www.youtube.com/watchv=6NsBN42B80Q

Entrega:
Los header pins NO están soldados y se suministran sueltos.

Instalar ESP32 en Arduino IDE

Para poder programar el ESP32 en Arduino IDE primero hay que configurar algunas cosas:

1. Instala el software Arduino IDE (www.arduino.cc)
2. En Arduino IDE ve a ARCHIVO y luego a PREFERENCIAS.
3. En MÁS URL DEL GESTOR DE PLACAS introduce la siguiente URL: https://dl.espressif.com/dl/package_esp32_index.json
4. Ahora ve a HERRAMIENTAS, PLACA y GESTOR DE PLACAS
5. Busca la biblioteca correcta (ESP32 by Espressif Systems) e instálala (solo hace falta una vez)
6. Elige la placa DOIT ESP32 Devkit V1 en la lista de HERRAMIENTAS, PLACA
7. Configura la velocidad de carga en 115200 baud
8. Configura el puerto en el puerto COM correcto

El ESP32 no funciona o no funciona bien. Consulta las soluciones siguientes.

La carga de código en el ESP32 no funciona o muestra el mensaje A fatal error occurred: “Failed to connect to ESP32: Timed out Connecting...

Si durante la carga notas que no ocurre nada, puedes mantener pulsado brevemente el botón BOOT de la placa ESP32 durante la carga. En cuanto empiece la carga, puedes soltarlo. Hay que buscar el momento justo.

El ESP32 no tiene puerto COM en Arduino IDE

Si en Arduino IDE, en HERRAMIENTAS -> PUERTO, no hay ningún puerto COM disponible, puede que sea necesario reinstalar el driver CP210x. Este es el chip USB de esta placa. Busca en Google o descarga el driver aquí: https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

También puede deberse al cable micro USB, que quizá no sea un cable de datos. Hay muchos llamados cables de carga en circulación que solo sirven para cargar, por ejemplo, un teléfono. Sustituye el cable por un cable micro USB de datos adecuado o pide uno adecuado en otronic.nl.

El monitor serie del ESP32 no funciona o muestra caracteres extraños en Arduino IDE

En la ventana del Serial Monitor, abajo a la derecha, pon la velocidad en 115200 baud.

Los pines GPIO del ESP32 no coinciden con los pines del código

En las placas de desarrollo ESP, los pines GPIO no siempre coinciden con los valores impresos en las placas. Por eso es importante consultar siempre el esquema PINOUT correcto. Lo encontrarás, entre otros, en la guía rápida OTRONIC ESP32

Dimensiones
Longitud: 5,23cm
Ancho: 2,82cm
Altura: 1,33cm
