SKU: OT1021 Número de artículo: OT1021 EAN: 8721244302904

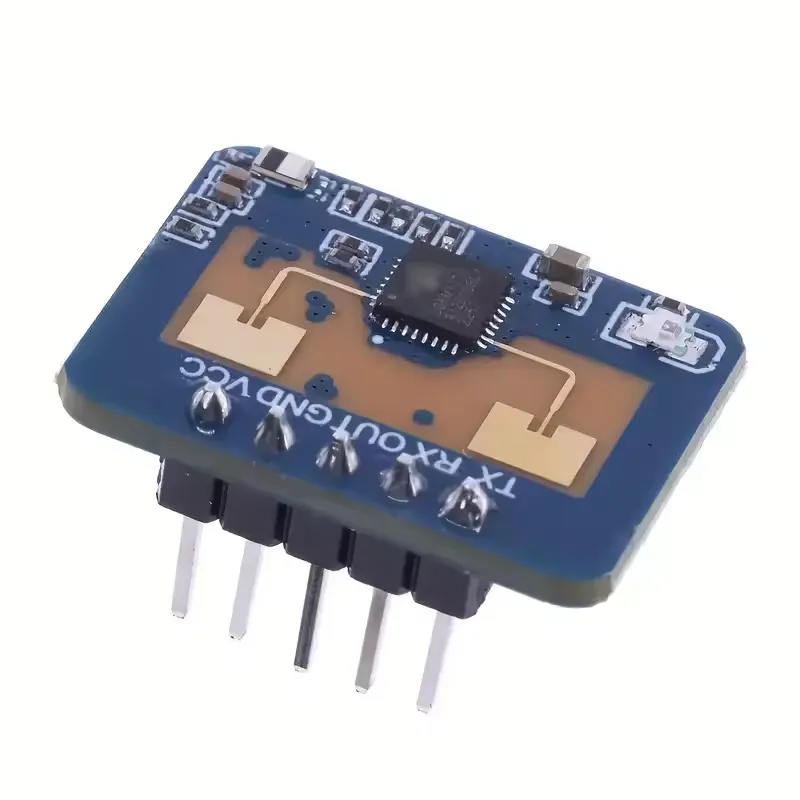

El LD2410C es un sensor de presencia avanzado que detecta movimientos humanos mediante radar de ondas milimétricas FMCW de 24 GHz. A diferencia de los sensores PIR tradicionales, este módulo funciona mediante microondas y el efecto Doppler, lo que le permite detectar movimientos a través de prácticamente todos los materiales, excepto el metal.
El LD2410C ofrece una solución fiable y flexible para detectar la presencia humana, incluso en entornos desafiantes. Gracias a su fácil integración y a sus amplias opciones de ajuste, este sensor es adecuado para diversas aplicaciones inteligentes sin necesidad de amplios conocimientos de programación.
Al reproducirlo, se carga el vídeo de YouTube.

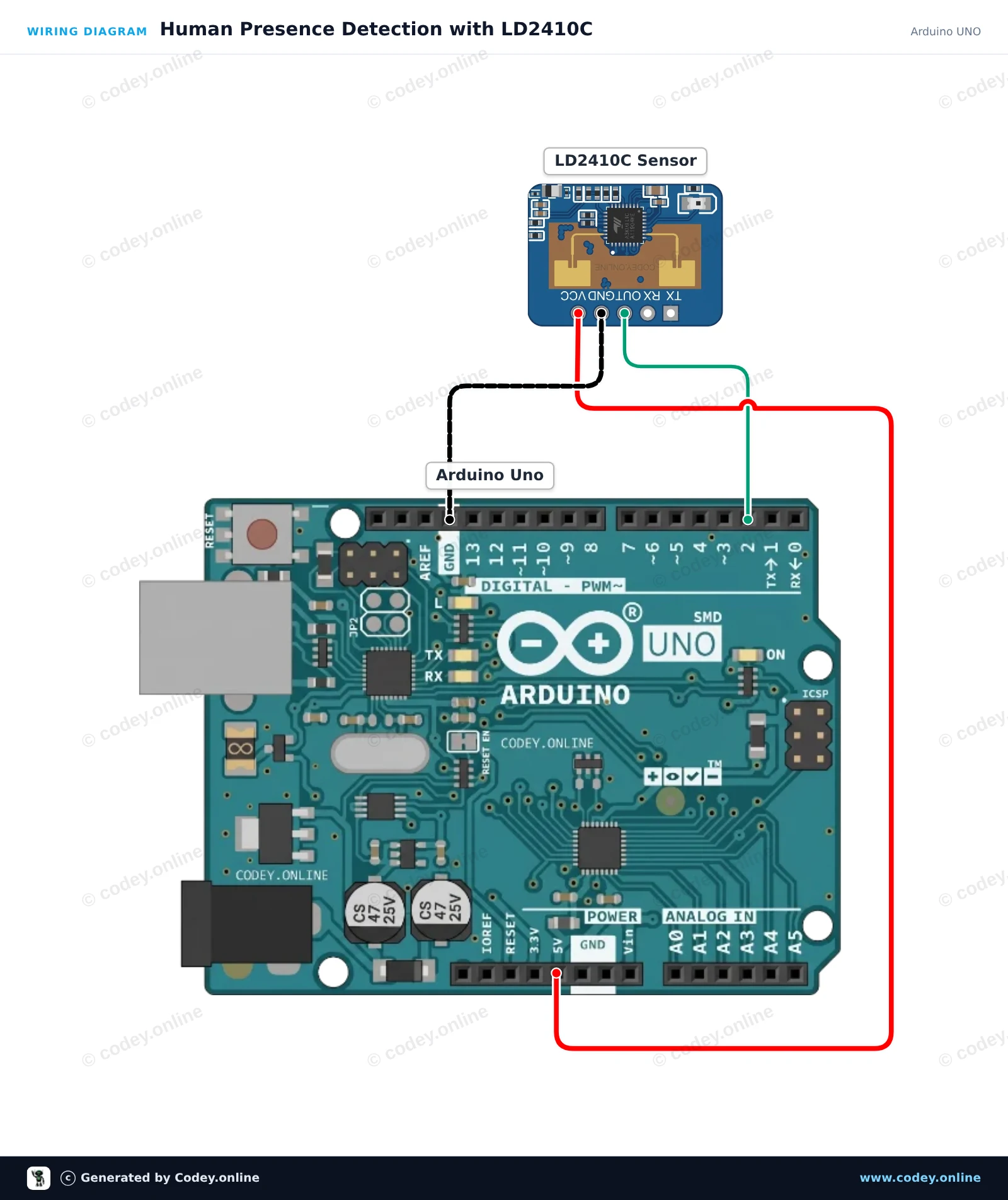

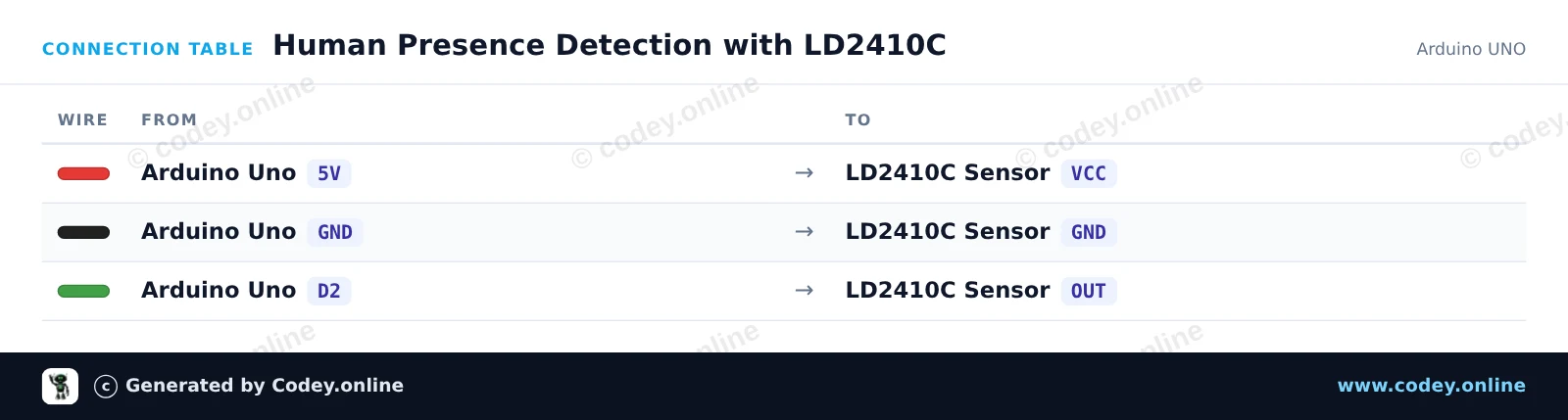

Así conectas el Módulo sensor de presencia humana LD2410C 24GHz a un Arduino UNO o ESP32, con un sketch de ejemplo que puedes subir directamente.
Este proyecto detecta la presencia humana usando el pin de salida digital del sensor radar mmWave LD2410C de 24GHz. Cuando se detecta movimiento o presencia estática, el LED integrado se enciende y el estado se informa en el Monitor Serie.
English
Nederlands
Frans
Deutsch
Italiano
Suomi
Polski
Dansk
Ελληνικά
Български
Čeština
Hrvatski
Svenska
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Human Presence Detection with LD2410C
* Board : Arduino UNO (arduino:avr:uno)
* Parts : Human Presence Sensor LD2410C
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// LD2410C Human Presence Detection Example
// Reads the OUT pin to detect human presence
const int PRESENCE_PIN = 2;
const int LED_PIN = 13;
int lastState = -1;
void setup() {
pinMode(PRESENCE_PIN, INPUT);
pinMode(LED_PIN, OUTPUT);
Serial.begin(115200);
Serial.println(F("LD2410C Presence Sensor Ready"));
}
void loop() {
int currentState = digitalRead(PRESENCE_PIN);
// Update on state change
if (currentState != lastState) {
lastState = currentState;
if (currentState == HIGH) {
digitalWrite(LED_PIN, HIGH);
Serial.println(F("Target detected: Presence confirmed!"));
} else {
digitalWrite(LED_PIN, LOW);
Serial.println(F("No target detected."));
}
}
delay(50);
}Wiring diagram and example code generated by Codey.online — https://www.codey.online

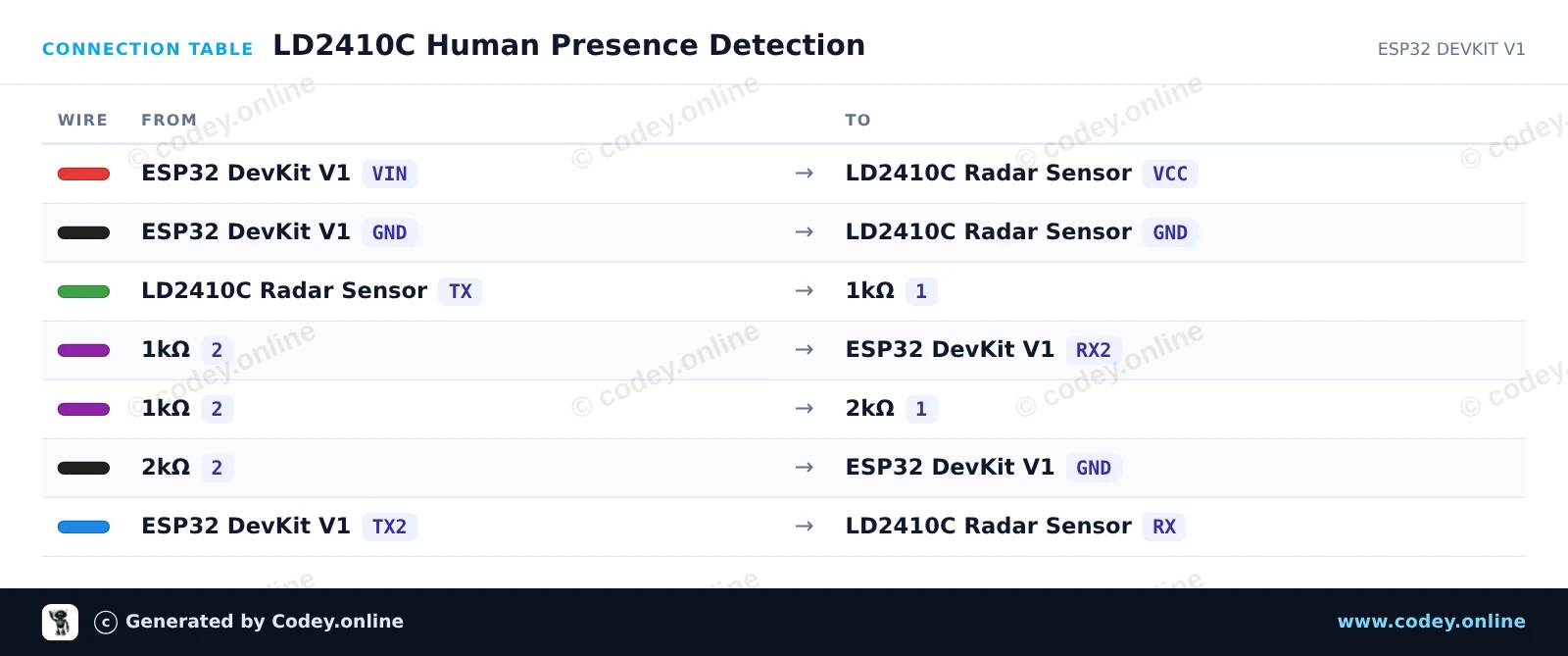

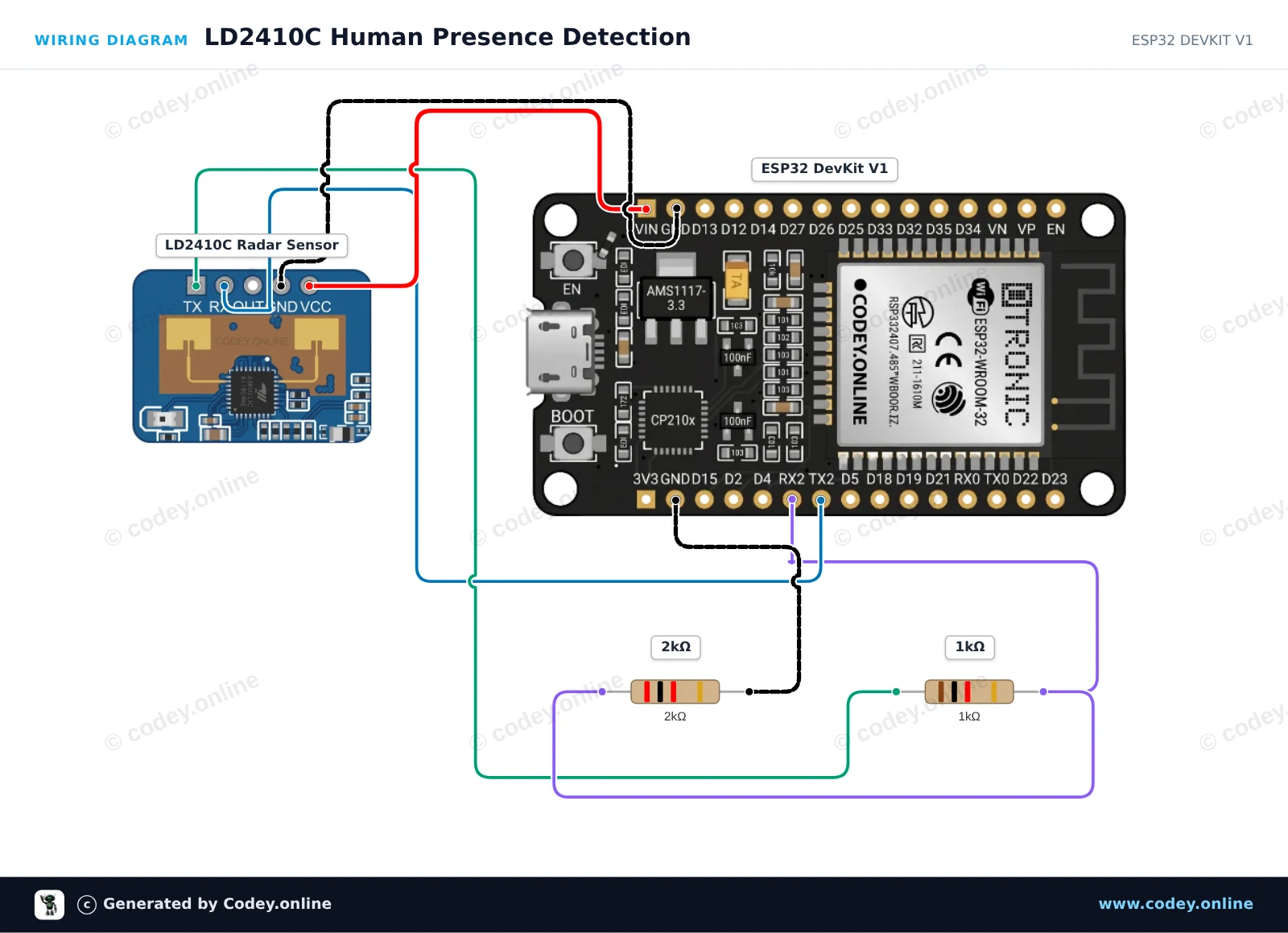

Este circuito lee datos de radar mmWave en tiempo real del sensor LD2410C por UART usando ESP32 Serial2. Un divisor de tensión con resistencias (1kΩ / 2kΩ) reduce de forma segura la salida TX de 5V del sensor a 3.3V para el pin RX2 del ESP32. La presencia, los objetivos estáticos y los objetivos en movimiento se muestran en el Serial Monitor.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : LD2410C Human Presence Detection
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : Human Presence Sensor LD2410C
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include <ld2410.h>
ld2410 radar;
uint32_t lastPrint = 0;
void setup() {
Serial.begin(115200);
// LD2410C default baud rate is 256000 on Serial2 (RX: 16, TX: 17)
Serial2.begin(256000, SERIAL_8N1, 16, 17);
Serial.println("Connecting to LD2410C sensor...");
if (radar.begin(Serial2)) {
Serial.println("LD2410C sensor initialized successfully!");
} else {
Serial.println("Sensor initialization failed. Check wiring and power.");
}
}
void loop() {
radar.read();
if (radar.isConnected() && (millis() - lastPrint > 500)) {
lastPrint = millis();
if (radar.presenceDetected()) {
Serial.print("Presence: DETECTED | ");
if (radar.movingTargetDetected()) {
Serial.print("Moving Target: ");
Serial.print(radar.movingTargetDistance());
Serial.print(" cm | ");
}
if (radar.stationaryTargetDetected()) {
Serial.print("Stationary Target: ");
Serial.print(radar.stationaryTargetDistance());
Serial.print(" cm");
}
Serial.println();
} else {
Serial.println("Presence: None");
}
}
}Wiring diagram and example code generated by Codey.online — https://www.codey.online
