SKU: OT620-B36 Número de artículo: YQ939 EAN: 8720828223031
Con esta placa se pueden mostrar la posición X e Y del joystick como tensión analógica en los pines de salida. Adecuado para proyectos con Arduino, Raspberry Pi, ESP8266 o ESP32, entre otros.
consulta aquí el Esquema de conexión y el código de ejemplo >>>
El módulo se puede soldar o usar en una breadboard.
Rango de tensión: 0 - 5 V
Tensión de funcionamiento: 3,3 - 5V
Dimensiones: 34 x 39 x 26 mm

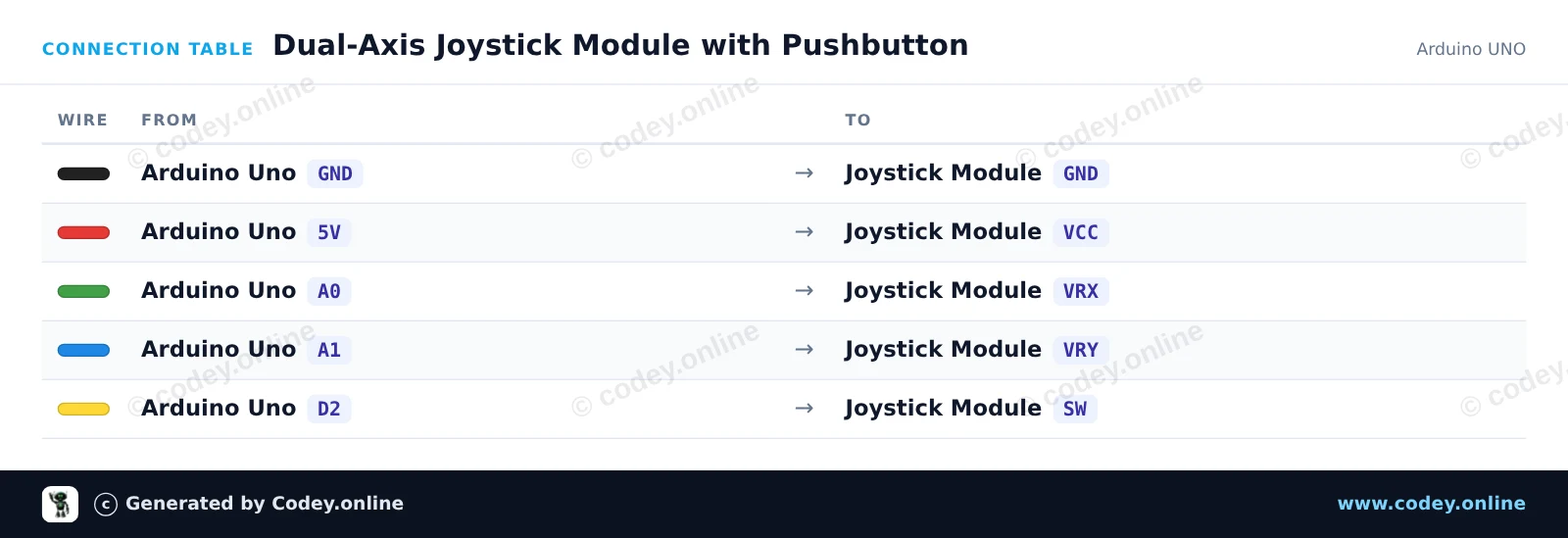

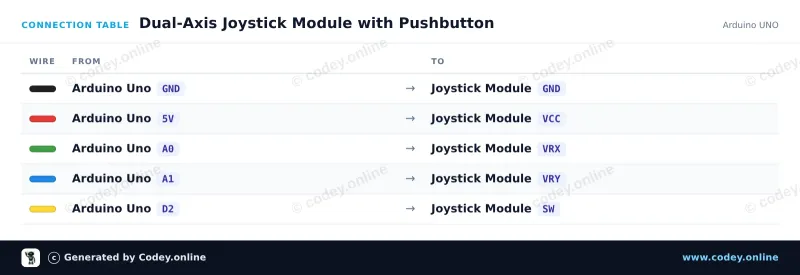

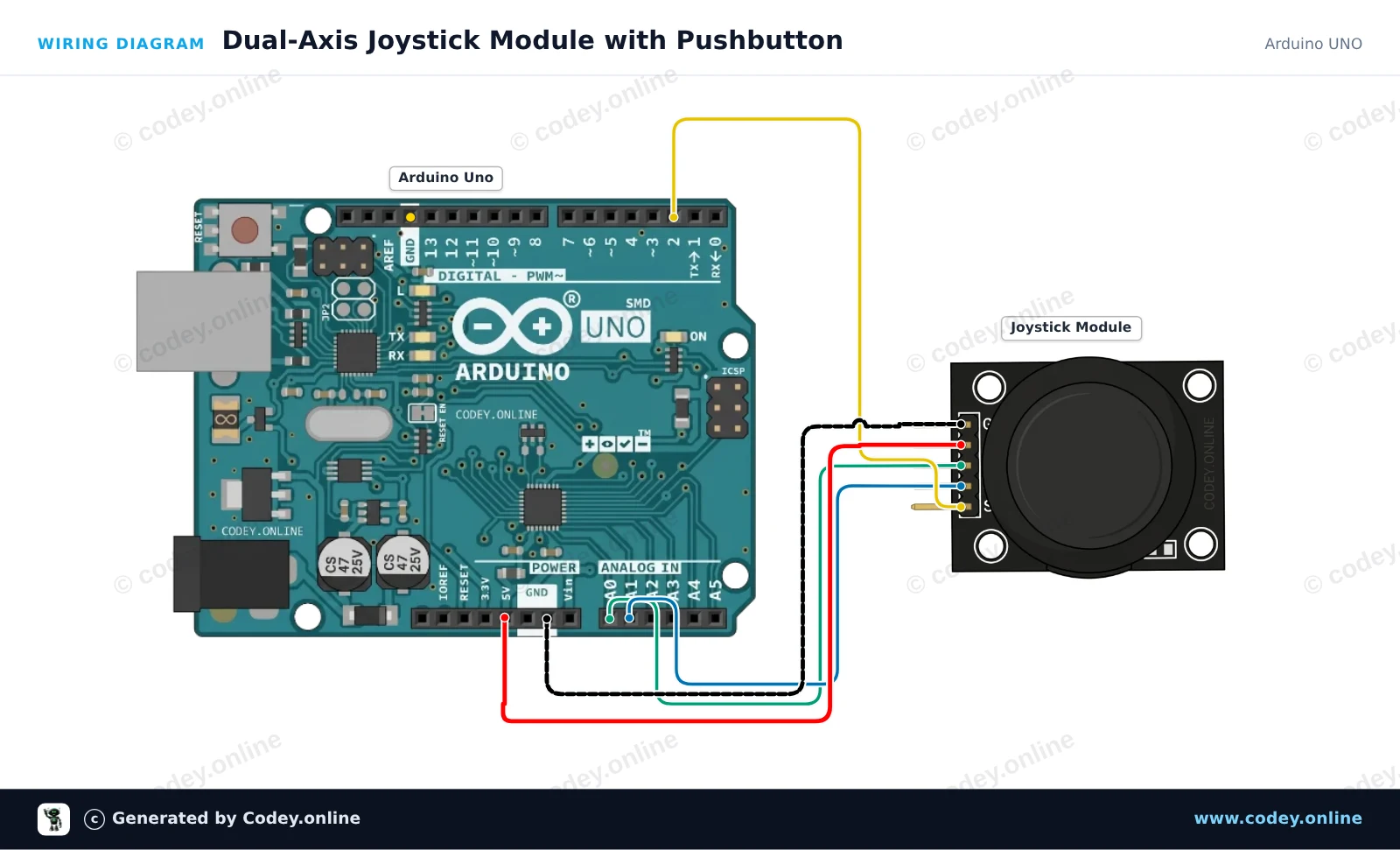

Así conectas el Módulo joystick a un Arduino UNO o ESP32, con un sketch de ejemplo que puedes subir directamente.
Este ejemplo lee las posiciones analógicas de los ejes X e Y junto con el pulsador integrado del módulo joystick. Mueve la palanca o presiónala hacia abajo para ver los valores de posición en tiempo real y el estado del botón en el Serial Monitor.
English
Nederlands
Frans
Deutsch
Italiano
Suomi
Polski
Dansk
Ελληνικά
Български
Čeština
Hrvatski
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Dual-Axis Joystick Module with Pushbutton
* Board : Arduino UNO (arduino:avr:uno)
* Parts : Joystick module
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Pin definitions
const int PIN_X = A0;
const int PIN_Y = A1;
const int PIN_SW = 2;
void setup() {
// Enable internal pull-up resistor for the integrated pushbutton
pinMode(PIN_SW, INPUT_PULLUP);
Serial.begin(115200);
Serial.println(F("Joystick Module Demo"));
Serial.println(F("--------------------"));
}
void loop() {
// Read analog values for X and Y axes (range: 0 - 1023)
int xVal = analogRead(PIN_X);
int yVal = analogRead(PIN_Y);
// Button is active-low (reads LOW when pressed)
bool isPressed = (digitalRead(PIN_SW) == LOW);
// Print the results to Serial Monitor
Serial.print(F("X: "));
Serial.print(xVal);
Serial.print(F(" | Y: "));
Serial.print(yVal);
Serial.print(F(" | Button: "));
Serial.println(isPressed ? F("PRESSED") : F("RELEASED"));
delay(150);
}Wiring diagram and example code generated by Codey.online — https://www.codey.online

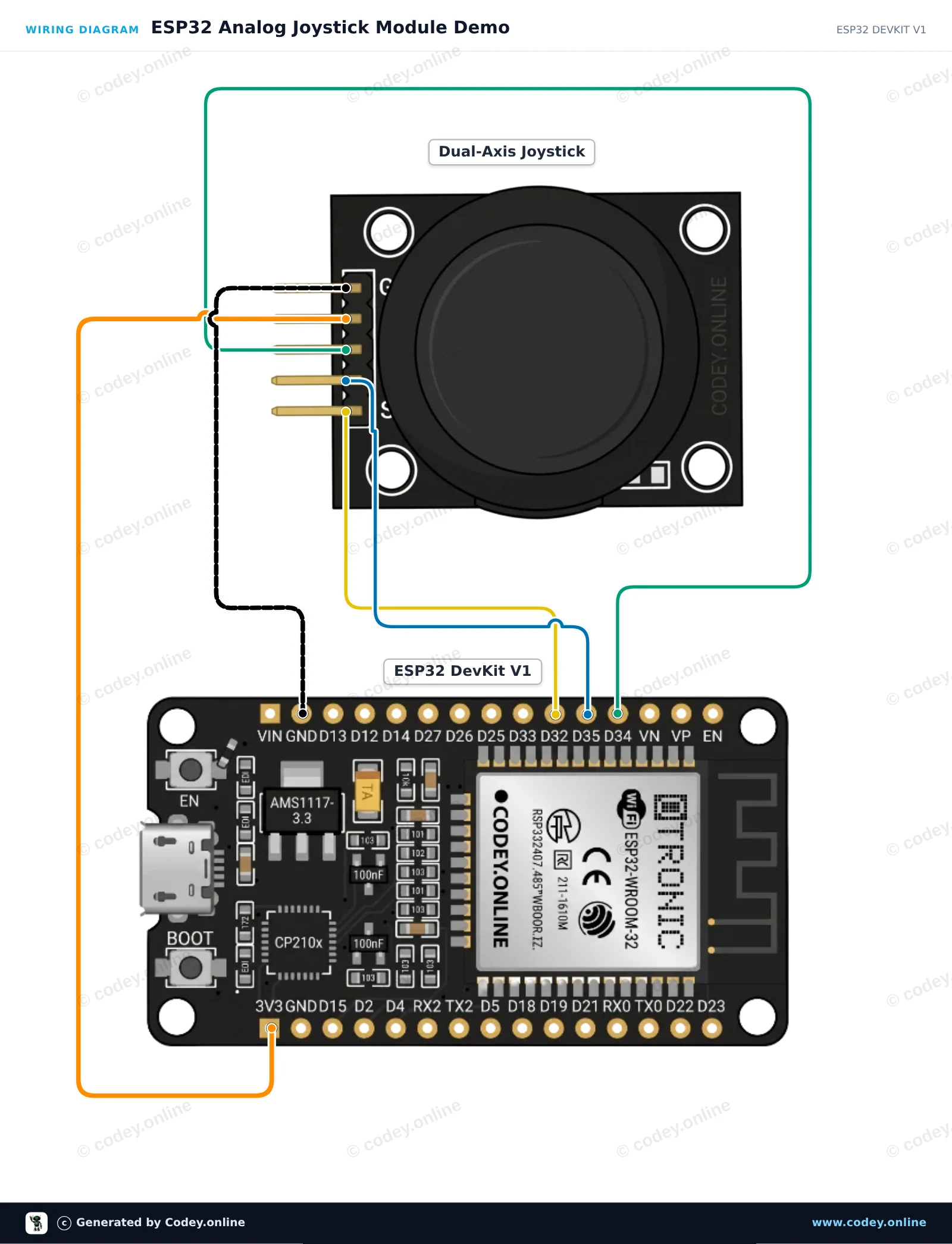

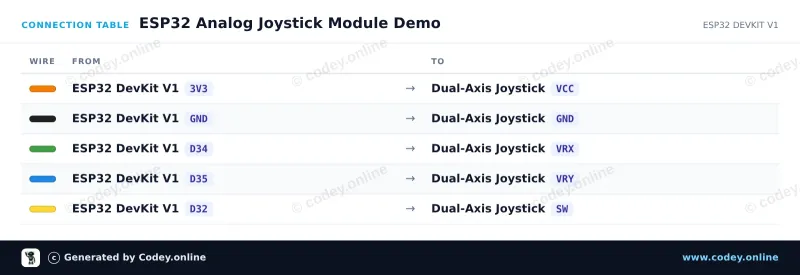

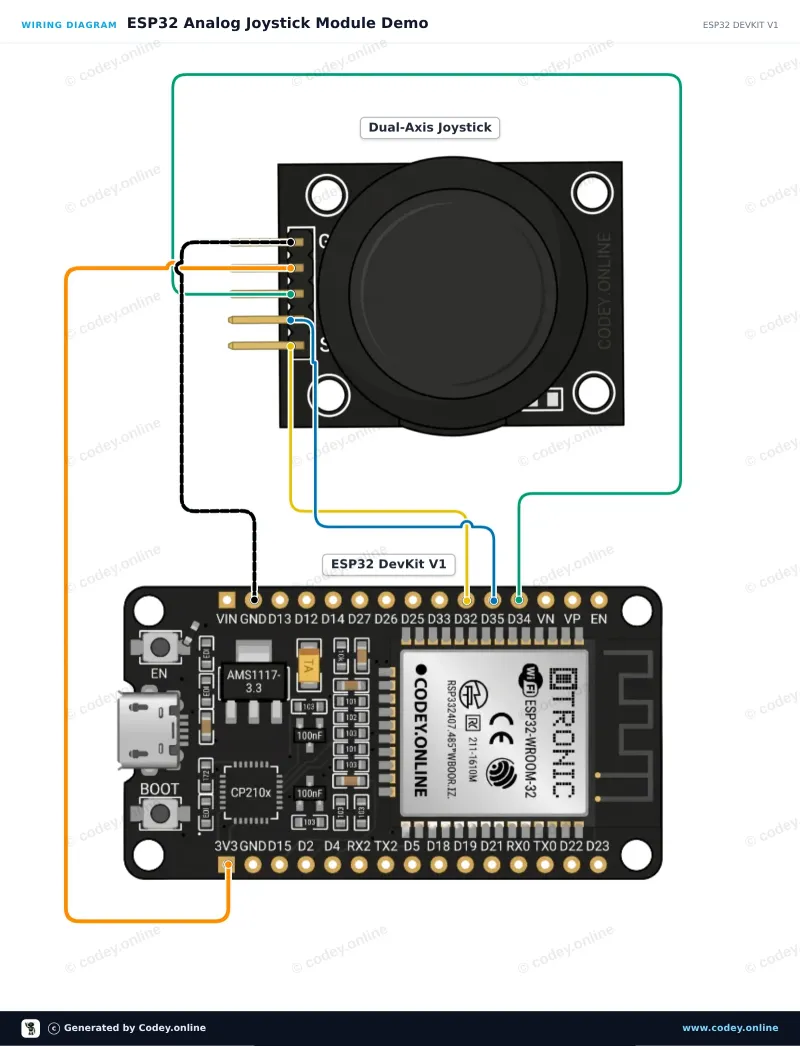

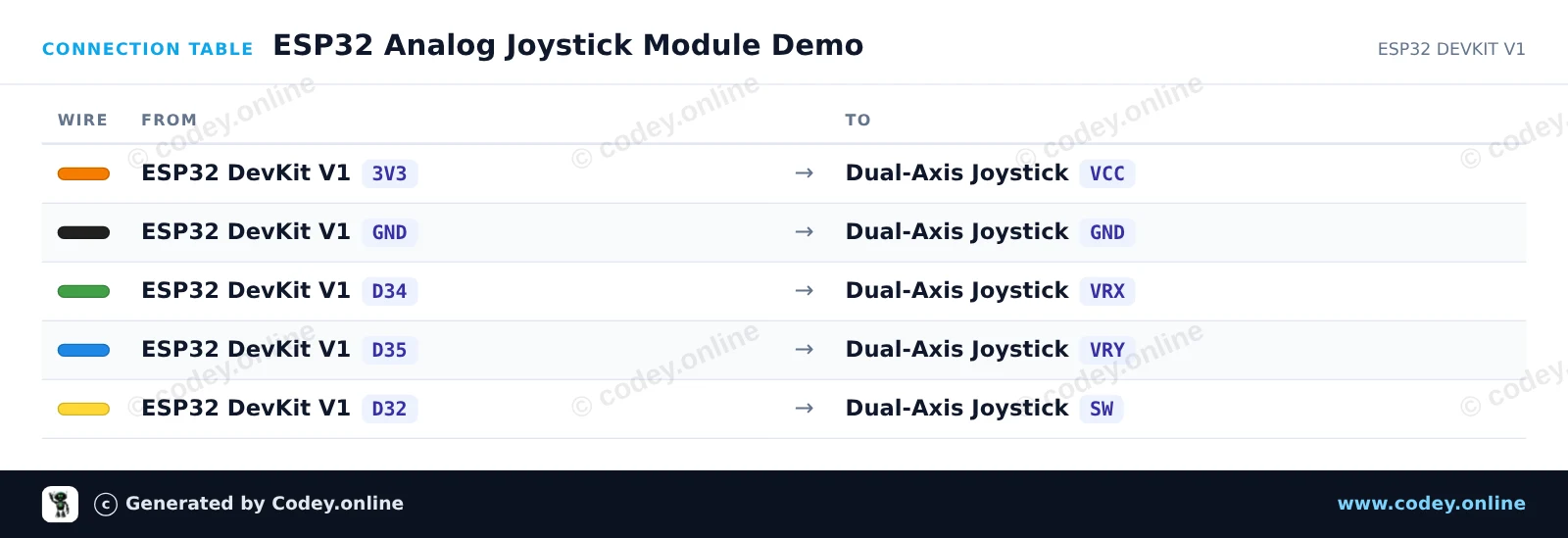

Este proyecto lee las posiciones X e Y, así como el estado del pulsador integrado de un módulo joystick analógico de dos ejes. El ESP32 lee las tensiones analógicas a través de GPIO 34 y 35, y el estado del botón mediante GPIO 32. Abre el Monitor Serie a 115200 baud para ver en tiempo real las coordenadas del joystick y las pulsaciones del botón.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : ESP32 Analog Joystick Module Demo
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : Joystick module
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Pin definitions (using bare GPIO numbers for ESP32)
const int pinVRX = 34;
const int pinVRY = 35;
const int pinSW = 32;
void setup() {
Serial.begin(115200);
// Configure push-button pin with internal pull-up
pinMode(pinSW, INPUT_PULLUP);
}
void loop() {
// Read analog values from joystick potentiometers (0 - 4095 on ESP32)
int xVal = analogRead(pinVRX);
int yVal = analogRead(pinVRY);
// Read digital state of the integrated switch (LOW when pressed)
bool isPressed = (digitalRead(pinSW) == LOW);
// Print the readings to the Serial Monitor
Serial.print("X: ");
Serial.print(xVal);
Serial.print(" | Y: ");
Serial.print(yVal);
Serial.print(" | Button: ");
Serial.println(isPressed ? "PRESSED" : "RELEASED");
delay(100);
}Wiring diagram and example code generated by Codey.online — https://www.codey.online
