SKU: OT3331 Número de artículo: AB080 EAN: 8720589817005

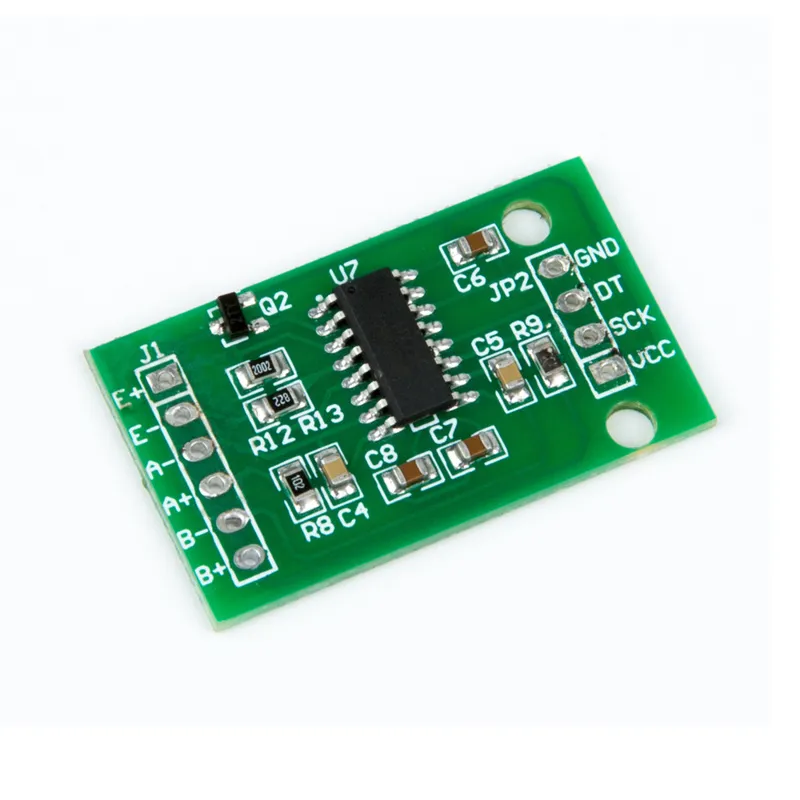

El módulo utiliza el HX711 como controlador, un chip convertidor S/D de 24 bits diseñado especialmente para básculas digitales. Este módulo incluye uno o dos sensores de peso, que transmiten una resistencia variable en función del peso.
Con el amplificador HX711 Load Cell puedes leer sensores de peso de forma sencilla para determinar el peso. Dado que la señal diferencial de un sensor de peso es muy pequeña, no puedes conectarlo directamente a un Arduino, por lo que debes utilizar este amplificador.
El módulo HX711 está equipado con un ADC de 24 bits, por lo que puede detectar las diferencias más pequeñas de peso. Con la ayuda de pesos de calibración, puedes crear una báscula muy precisa.
Al reproducirlo, se carga el vídeo de YouTube.
Así conectas el Módulo amplificador de celda de carga HX711 a un Arduino UNO o ESP32, con un sketch de ejemplo que puedes subir directamente.

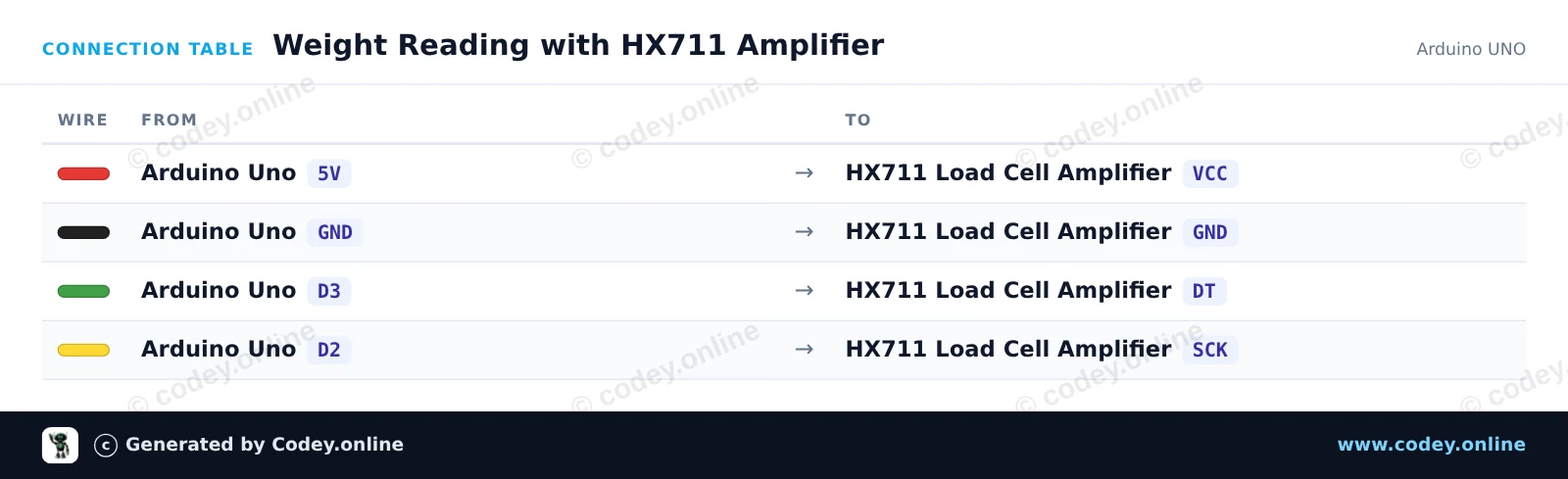

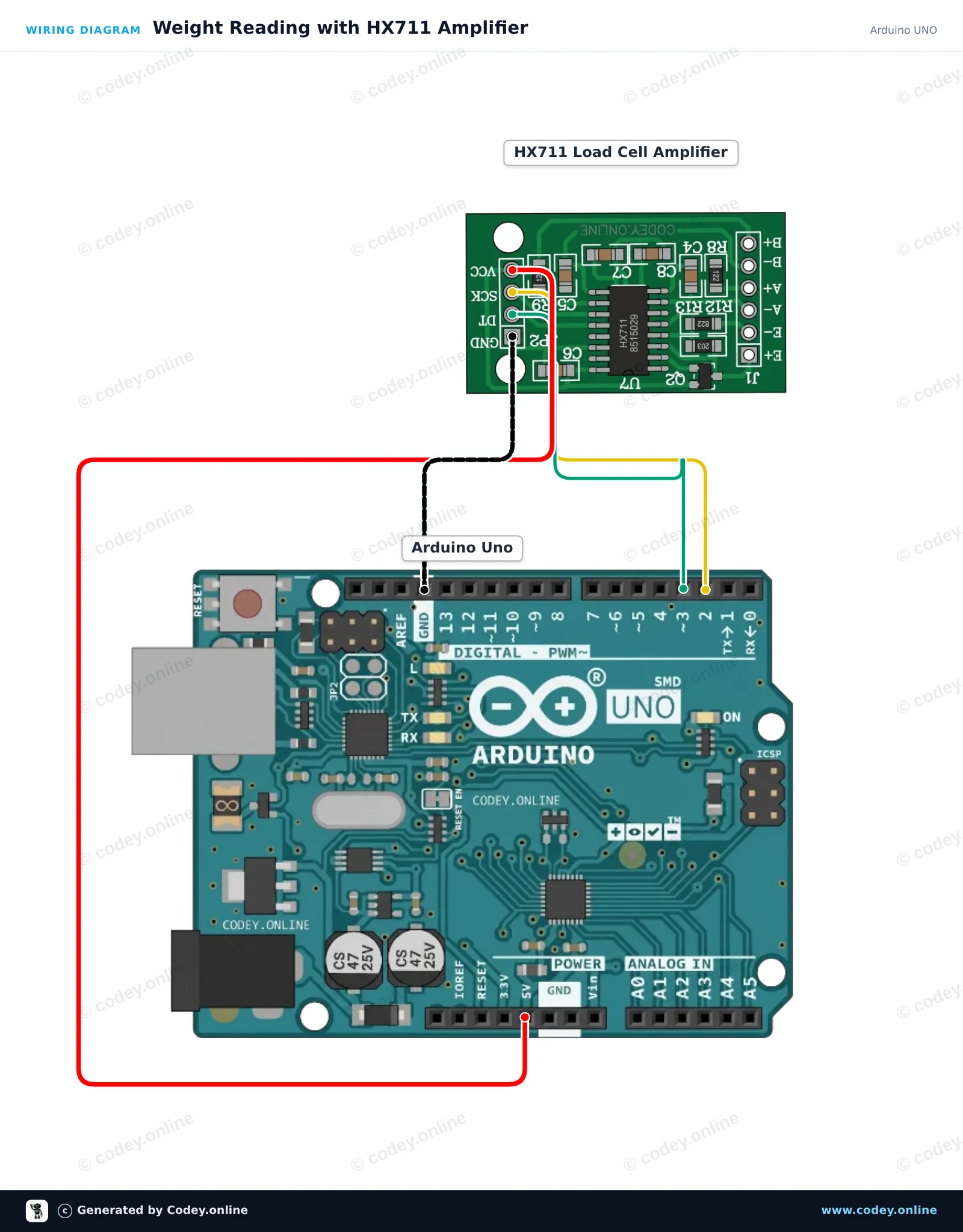

Este ejemplo conecta un módulo ADC HX711 de 24 bits al Arduino Uno para leer datos de peso de una celda de carga. Al arrancar, el módulo tara (pone a cero) la báscula y muestra continuamente las mediciones de peso en el Monitor Serie.
English
Nederlands
Frans
Deutsch
Italiano
Suomi
Polski
Dansk
Ελληνικά
Български
Čeština
Hrvatski
Svenska
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Weight Reading with HX711 Amplifier
* Board : Arduino UNO (arduino:avr:uno)
* Parts : HX711 Load Cell Amplifier
* Libraries : HX711 Arduino Library 0.7.5
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include "HX711.h"
const int DOUT_PIN = 3;
const int SCK_PIN = 2;
HX711 scale;
void setup() {
Serial.begin(115200);
Serial.println(F("HX711 Load Cell Demo"));
scale.begin(DOUT_PIN, SCK_PIN);
Serial.println(F("Taring... ensure no weight is on the scale."));
scale.set_scale();
scale.tare();
Serial.println(F("Tare complete. Place weight on load cell."));
}
void loop() {
if (scale.is_ready()) {
long reading = scale.get_units(5);
Serial.print(F("Reading: "));
Serial.println(reading);
} else {
Serial.println(F("HX711 not detected."));
}
delay(500);
}Bibliotecas necesarias: HX711 Arduino Library 0.7.5
Wiring diagram and example code generated by Codey.online — https://www.codey.online

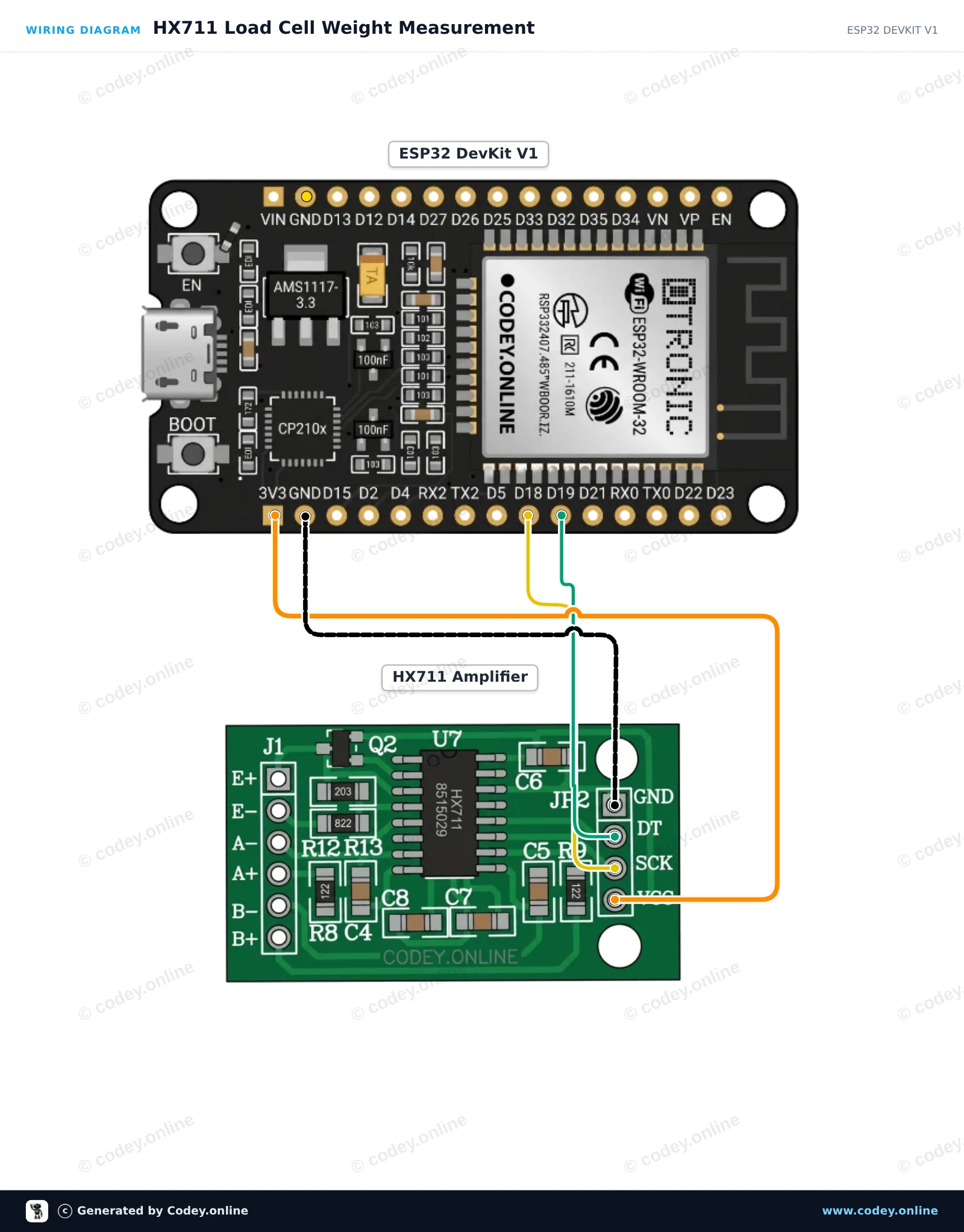

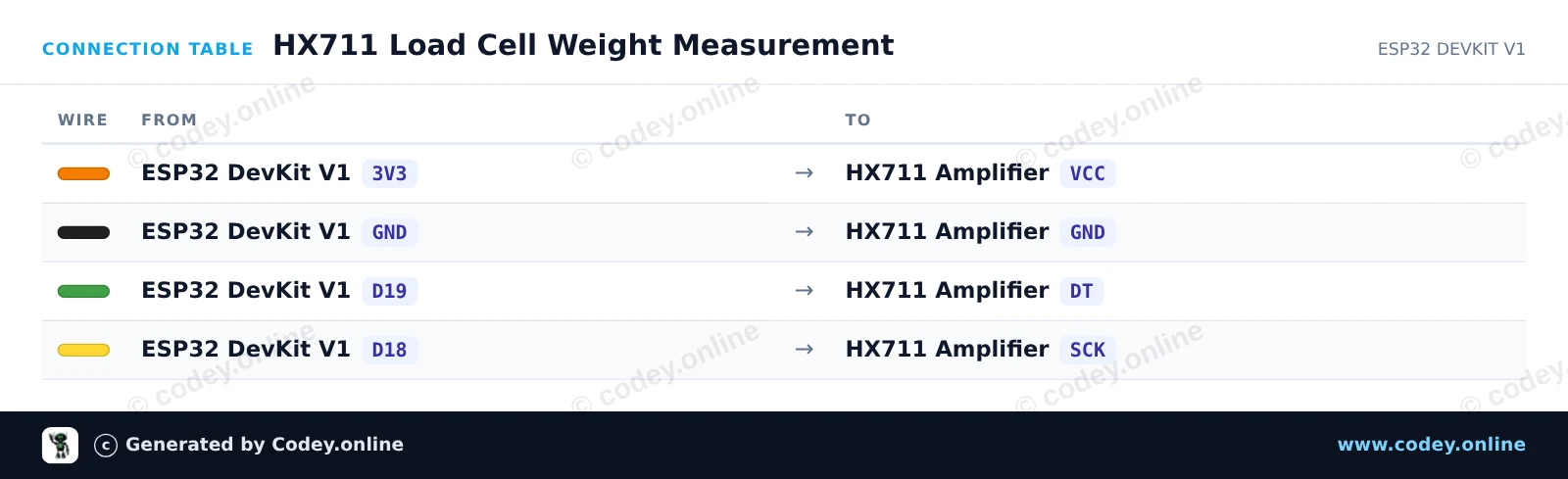

Este proyecto conecta un amplificador para celda de carga HX711 de 24-bit con el ESP32. Al arrancar, el sketch tarará la balanza y luego mostrará de forma continua las lecturas brutas de la celda de carga en el Serial Monitor a 115200 baud. Alimentar el HX711 con 3.3V garantiza que los niveles de señal sean directamente compatibles con los GPIO del ESP32.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : HX711 Load Cell Weight Measurement
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : HX711 Load Cell Amplifier
* Libraries : HX711 Arduino Library 0.7.5
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include "HX711.h"
// Pin definitions (GPIO 19 for DOUT, GPIO 18 for SCK)
const int DOUT_PIN = 19;
const int SCK_PIN = 18;
HX711 scale;
void setup() {
Serial.begin(115200);
while (!Serial) { delay(10); }
Serial.println("HX711 Weight Sensor Demo");
scale.begin(DOUT_PIN, SCK_PIN);
Serial.println("Initializing sensor...");
delay(1000);
if (scale.is_ready()) {
scale.set_scale(); // Set default scale factor
scale.tare(); // Reset the scale to 0 (tare)
Serial.println("Tare complete. Place weight on the load cell.");
} else {
Serial.println("HX711 not detected. Check wiring.");
}
}
void loop() {
if (scale.is_ready()) {
long reading = scale.get_units(5); // Average of 5 readings
Serial.print("Raw reading: ");
Serial.println(reading);
} else {
Serial.println("HX711 not ready.");
}
delay(500);
}Bibliotecas necesarias: HX711 Arduino Library 0.7.5
Wiring diagram and example code generated by Codey.online — https://www.codey.online
