Módulo sensor UV GUVA-S12SD

Convertidor analógico de luz UV a voltaje para medir la intensidad de la luz UV.

El módulo sensor UV GUVA-S12SD se utiliza para detectar la intensidad de la radiación ultravioleta. Este módulo tiene una salida analógica que cambia con la intensidad de la luz UV.

EL PAQUETE CONSISTE EN:

• Módulo sensor de luz UV GUVA-S12SD
• Header macho de 3 pines

CARACTERÍSTICAS PRINCIPALES:

• Detecta luz UV en el rango de 240nm – 370nm
• Voltaje de salida analógico proporcional al índice UV de la luz UV que incide sobre el detector
• Compatible con 3.3 y 5V
• El GUVA-S12SD es un detector UV real que solo detecta luz de 240 nm a 370 nm, el UV-B y la mayor parte del espectro UV-A. También capta la parte superior del UV-C.GUVA-S12SD Responsivity Graph op

Las longitudes de onda UVC se utilizan en luces negras, camas solares, emisores UV para reptiles, esterilizadores germicidas y aplicaciones similares. Este módulo puede utilizarse para supervisar el funcionamiento de esos dispositivos.

También puede utilizarse para medir el índice UV, que ofrece una escala para determinar cuán intensa es la radiación solar UV y, por tanto, qué medidas de protección deben tomarse.

La escala del índice UV es publicada por la EPA y está destinada a ofrecer a las personas consejos sobre la exposición al sol y qué medidas de protección deben tomar para minimizar los daños causados por el sol.

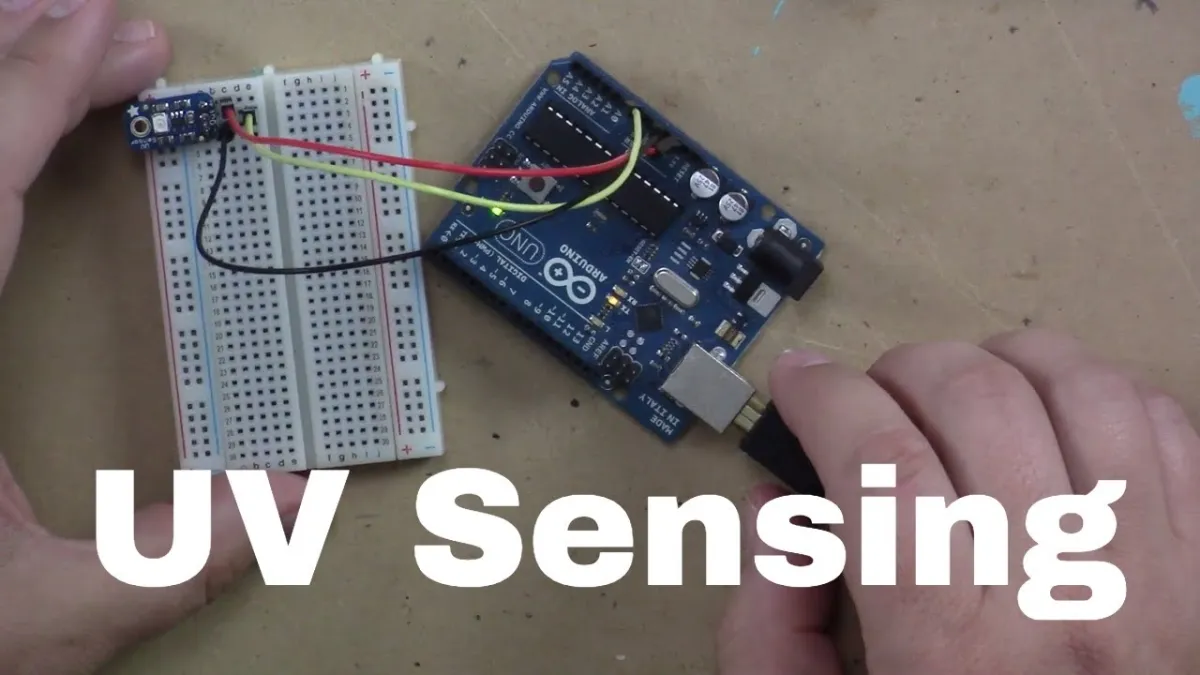

SIG o SIO = Salida de señal – Conectar a la entrada analógica de la MCU
GND = tierra
VCC = 2,7V a 5,5V. Conectar al Vcc de la MCU (normalmente 3,3 o 5V)
Montaje del módulo
El módulo se suministra con la tira de pines macho suelta. El header puede soldarse en la parte superior o inferior del módulo, según el uso previsto, o pueden utilizarse cables para realizar las conexiones.

Para uso en breadboard, colocamos los headers en la parte inferior. Soldar es más fácil si el header se inserta en una breadboard sin soldar para mantenerlo en su sitio durante el proceso de soldadura.

Cómo funciona el módulo sensor UV GUVA-S12SD

El módulo contiene un LM358 dual opamp que convierte la salida actual del sensor en un voltaje y luego amplifica esa salida para que pueda ser leída por la entrada analógica de una MCU para realizar mediciones UV.

El opamp de la primera etapa entrega un voltaje proporcional a la fotocorriente de 4,3 * sensor en µA. Si la fotocorriente es 0,1 µA (0,09 mW/cm^2), entonces la salida es 0,43 V

Esto alimenta una segunda etapa op-amp con una ganancia adicional de 6,1x. En este ejemplo, la salida final es 0,43V x 6,1 = 2,62V.

Tal como está configurado, el módulo es especialmente útil para medir niveles de luz UV de moderados a moderadamente altos o si el sensor se coloca detrás de un filtro de densidad neutra para reducir el porcentaje de UV que incide sobre el sensor.

Si se desea medir niveles de UV muy altos, se puede omitir la segunda etapa de amplificación. Esto puede lograrse cortocircuitando la resistencia de 5,1K "512" y retirando la resistencia de 1K a su derecha con la marca "01B" o "102". Esto cambia la ganancia del amplificador de salida a x1, sacándolo efectivamente del circuito. Con esa modificación, el índice UV se calcula multiplicando la salida por 10.

Nota: a partir de 6/2021 estamos modificando este módulo y ahora se suministra con una resistencia de realimentación de 1M en la primera etapa, como se indicó anteriormente. Antes de esa fecha, la resistencia de realimentación era de 10M. Las resistencias de 10M están marcadas con 01F, las resistencias de 1M están marcadas con 01E. Con una resistencia de realimentación de 10M, la primera etapa es 43 * fotocorriente del sensor en µA. Si la fotocorriente es 0,1 µA (0,09 mW/cm^2), entonces la salida es 4,3 V.
