Los generadores de señal / generadores de funciones son súper prácticos, desde RF hasta lógica embebida, pero por lo general no son muy baratos.
Buenas noticias: con este módulo AD9850 DDS, y con algo de montaje, ¡puede crear su propio generador de frecuencia Arduino flexible, funcional y fácil de usar!

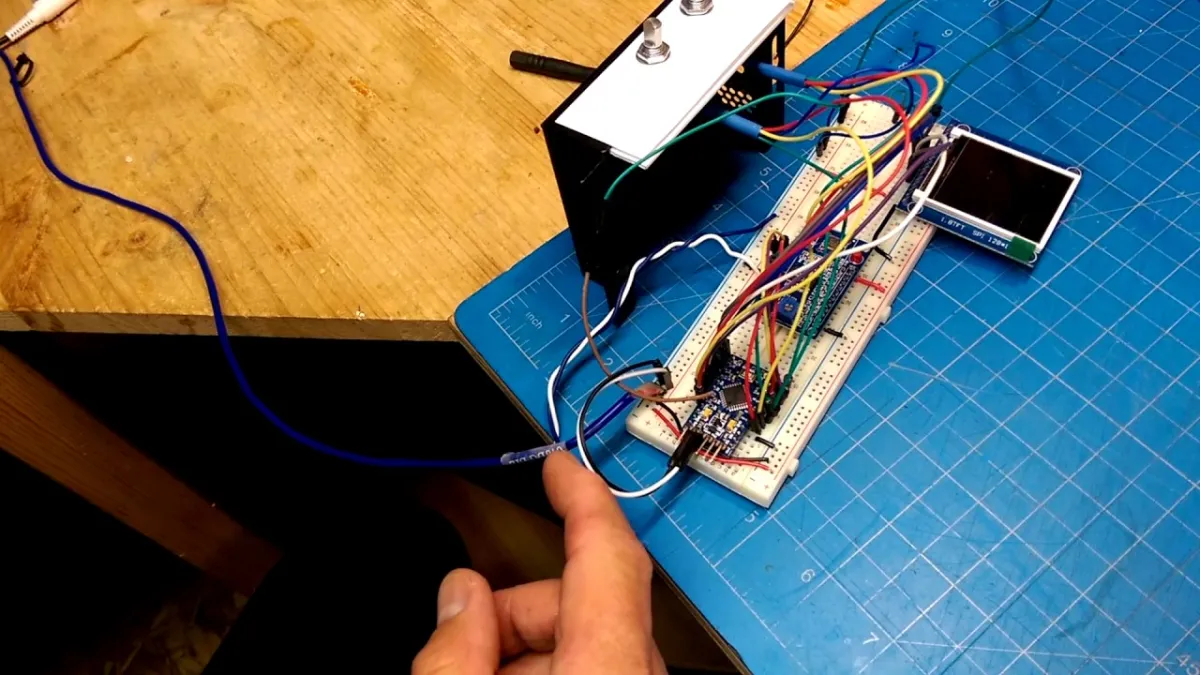

Con una pantalla LED, un potenciómetro rotatorio y un Arduino puede crear un, generador de señal independiente fácil de usar. (No olvide adquirir un convertidor serie CP2102 USB a TTL si aún no tiene uno)
También puede optar por combinarlo solo con Arduino Uno en una breadboard.
Otra opción completamente distinta es usar este módulo para crear su propia radio definida por software (SDR).
En resumen, ¡un módulo estupendo para empezar a trabajar!
Características:
APLICACIONES:

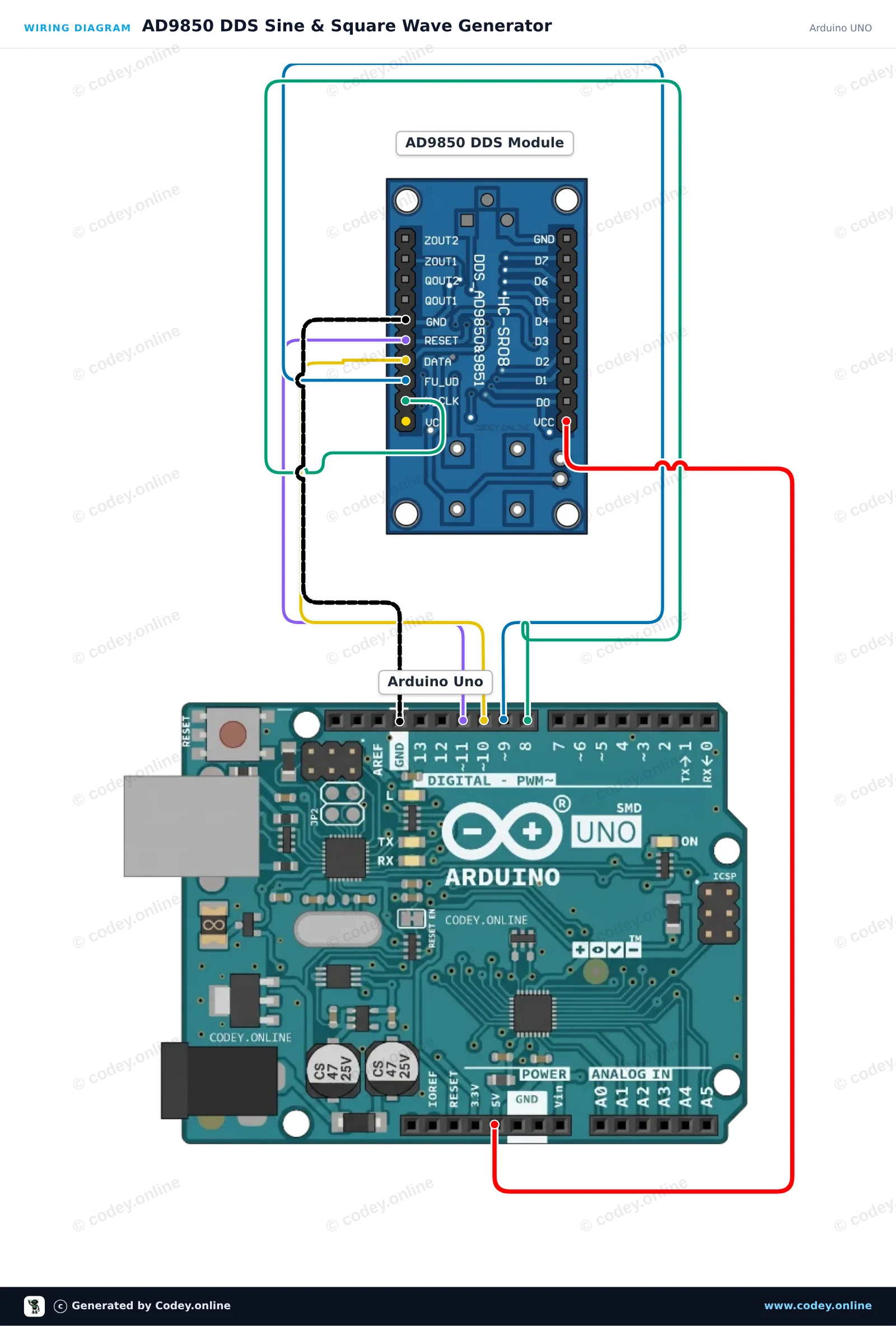

Así conectas el Módulo generador de señal AD9850 DDS a un Arduino UNO o ESP32, con un sketch de ejemplo que puedes subir directamente.

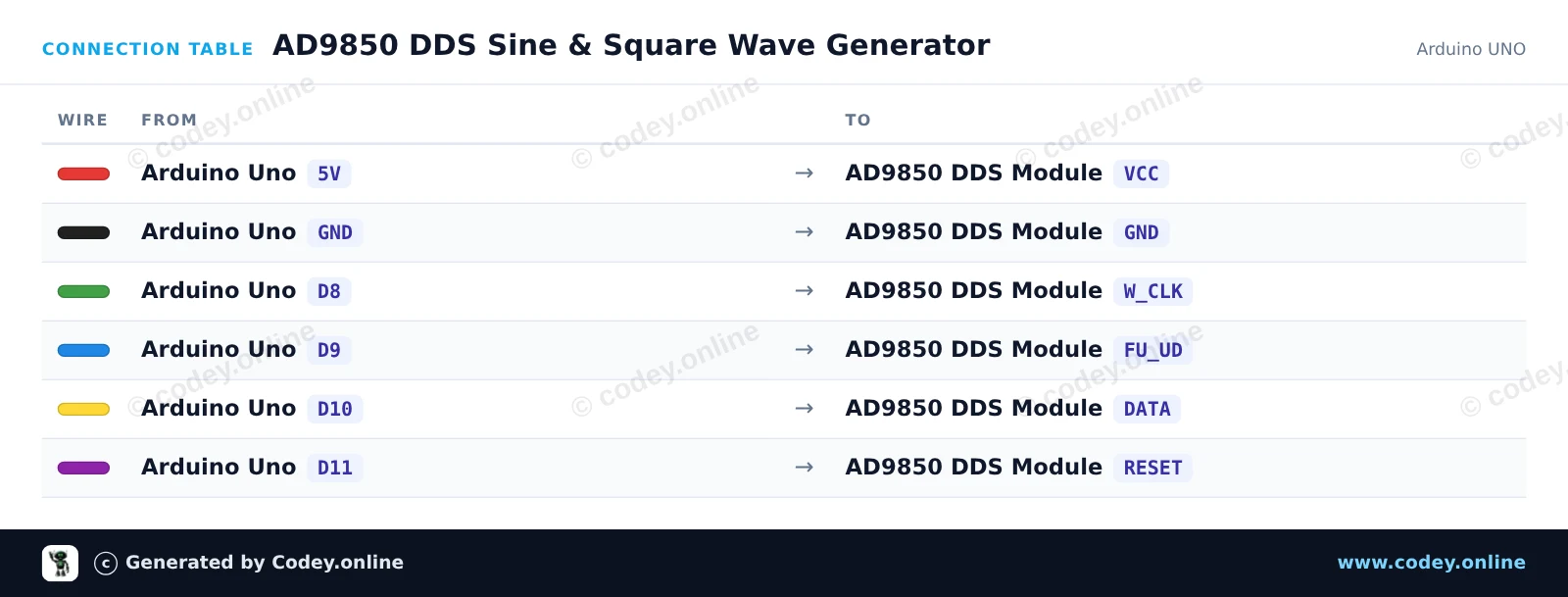

Este proyecto controla un módulo AD9850 DDS mediante una interfaz serie de 4 hilos para generar frecuencias sinusoidales y cuadradas precisas. El Arduino inicializa el módulo DDS y cambia periódicamente la frecuencia de salida entre 1 kHz, 10 kHz y 100 kHz. Conecta un osciloscopio o un contador de frecuencia a ZOUT1 (onda sinusoidal) o QOUT1 (onda cuadrada) para comprobar la señal de salida.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : AD9850 DDS Sine & Square Wave Generator
* Board : Arduino UNO (arduino:avr:uno)
* Parts : AD9850 DDS Signal Generator Module
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
const int PIN_W_CLK = 8;
const int PIN_FQ_UD = 9; // Labeled FU_UD on module
const int PIN_DATA = 10;
const int PIN_RESET = 11;
const unsigned long AD9850_REF_CLOCK = 125000000UL; // 125 MHz reference oscillator
void pulsePin(int pin) {
digitalWrite(pin, HIGH);
delayMicroseconds(1);
digitalWrite(pin, LOW);
delayMicroseconds(1);
}
void ad9850Reset() {
digitalWrite(PIN_RESET, HIGH);
delayMicroseconds(1);
digitalWrite(PIN_RESET, LOW);
delayMicroseconds(1);
pulsePin(PIN_W_CLK);
pulsePin(PIN_FQ_UD);
}
void ad9850SetFrequency(double freqHz) {
// Calculate 32-bit tuning word: (freq * 2^32) / ReferenceClock
uint32_t tuningWord = (uint32_t)((freqHz * 4294967296.0) / (double)AD9850_REF_CLOCK);
// Transmit 32-bit frequency tuning word (LSB first)
for (int i = 0; i < 32; i++) {
digitalWrite(PIN_DATA, (tuningWord >> i) & 0x01);
pulsePin(PIN_W_CLK);
}
// Transmit 8 control/phase bits (all 0 for normal operation)
for (int i = 0; i < 8; i++) {
digitalWrite(PIN_DATA, LOW);
pulsePin(PIN_W_CLK);
}
// Latch the updated frequency into the DDS core
pulsePin(PIN_FQ_UD);
}
void setup() {
pinMode(PIN_W_CLK, OUTPUT);
pinMode(PIN_FQ_UD, OUTPUT);
pinMode(PIN_DATA, OUTPUT);
pinMode(PIN_RESET, OUTPUT);
digitalWrite(PIN_W_CLK, LOW);
digitalWrite(PIN_FQ_UD, LOW);
digitalWrite(PIN_DATA, LOW);
digitalWrite(PIN_RESET, LOW);
Serial.begin(115200);
while (!Serial) {
;
}
Serial.println(F("AD9850 DDS Generator Initialized"));
ad9850Reset();
}
void loop() {
const double testFrequencies[] = {1000.0, 10000.0, 100000.0};
for (int i = 0; i < 3; i++) {
double freq = testFrequencies[i];
ad9850SetFrequency(freq);
Serial.print(F("Output frequency set to: "));
Serial.print(freq);
Serial.println(F(" Hz"));
delay(3000);
}
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online

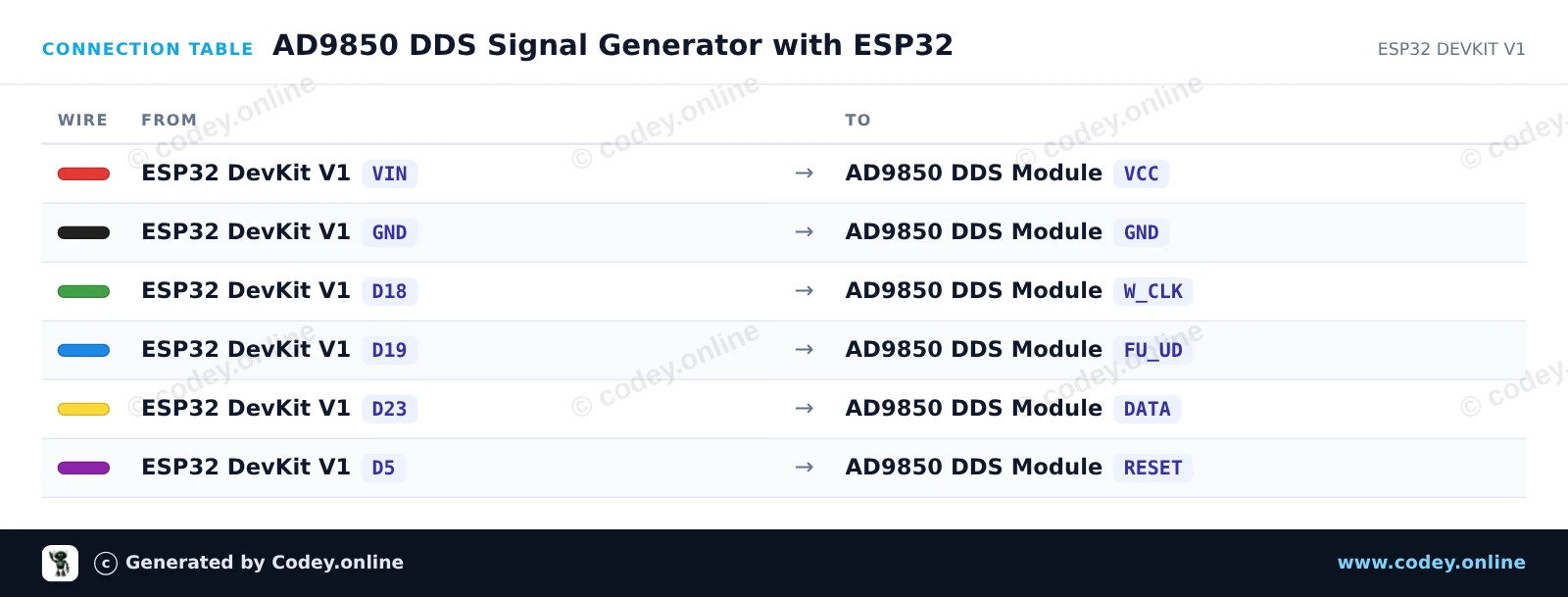

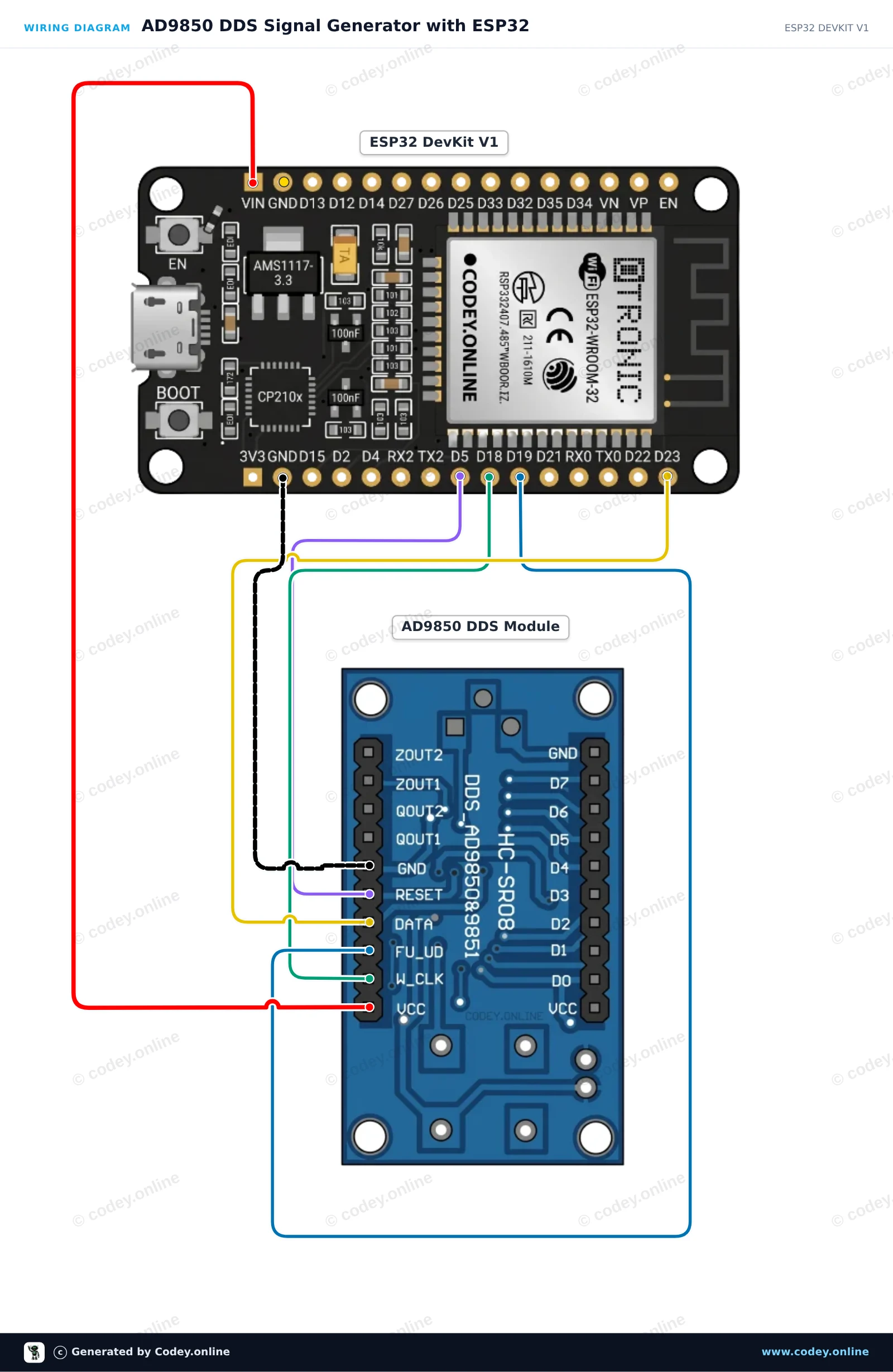

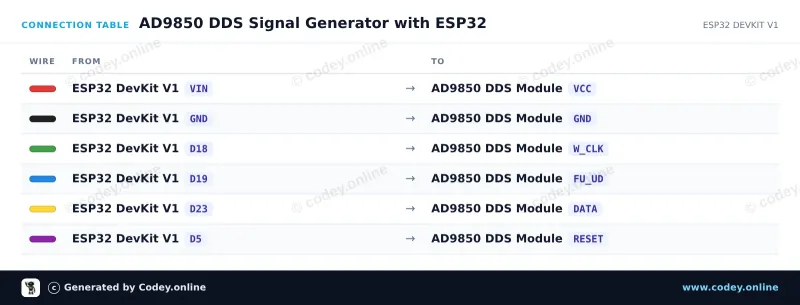

Este proyecto genera señales senoidales y cuadradas precisas usando el módulo DDS AD9850 controlado por un ESP32. El sketch recorre una secuencia de frecuencias (1 kHz, 10 kHz, 100 kHz y 1 MHz) cada 3 seconds. Conecta un osciloscopio o un contador de frecuencia a ZOUT1 para una onda senoidal o a QOUT1 para una salida cuadrada.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : AD9850 DDS Signal Generator with ESP32
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : AD9850 DDS Signal Generator Module
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// AD9850 DDS Signal Generator Demo on ESP32
const int W_CLK_PIN = 18;
const int FU_UD_PIN = 19;
const int DATA_PIN = 23;
const int RESET_PIN = 5;
// 125 MHz reference clock crystal on board
const double REF_CLK = 125000000.0;
const double testFrequencies[] = {1000.0, 10000.0, 100000.0, 1000000.0};
const int numFrequencies = sizeof(testFrequencies) / sizeof(testFrequencies[0]);
int currentFreqIndex = 0;
void pulseHigh(int pin) {
digitalWrite(pin, HIGH);
delayMicroseconds(1);
digitalWrite(pin, LOW);
delayMicroseconds(1);
}
void resetAD9850() {
pulseHigh(RESET_PIN);
pulseHigh(W_CLK_PIN);
pulseHigh(FU_UD_PIN); // Enable serial load mode
}
void sendFrequency(double frequency) {
uint32_t tuningWord = (uint32_t)((frequency * 4294967296.0) / REF_CLK);
// Send 32-bit frequency tuning word (LSB first)
for (int i = 0; i < 32; i++) {
digitalWrite(DATA_PIN, (tuningWord >> i) & 0x01);
pulseHigh(W_CLK_PIN);
}
// Send 8 control/phase bits (0x00 for 0 phase offset)
for (int i = 0; i < 8; i++) {
digitalWrite(DATA_PIN, LOW);
pulseHigh(W_CLK_PIN);
}
// Latch new frequency to output
pulseHigh(FU_UD_PIN);
}
void setup() {
Serial.begin(115200);
delay(500);
Serial.println("AD9850 DDS Signal Generator Initializing...");
pinMode(W_CLK_PIN, OUTPUT);
pinMode(FU_UD_PIN, OUTPUT);
pinMode(DATA_PIN, OUTPUT);
pinMode(RESET_PIN, OUTPUT);
digitalWrite(W_CLK_PIN, LOW);
digitalWrite(FU_UD_PIN, LOW);
digitalWrite(DATA_PIN, LOW);
digitalWrite(RESET_PIN, LOW);
resetAD9850();
Serial.println("AD9850 ready!");
}
void loop() {
double freq = testFrequencies[currentFreqIndex];
sendFrequency(freq);
Serial.print("Output frequency set to: ");
Serial.print(freq, 0);
Serial.println(" Hz");
currentFreqIndex = (currentFreqIndex + 1) % numFrequencies;
delay(3000);
}
Wiring diagram and example code generated by Codey.online — https://www.codey.online
