SKU: OT3513 Número de artículo: NA463 EAN: 8720618827494

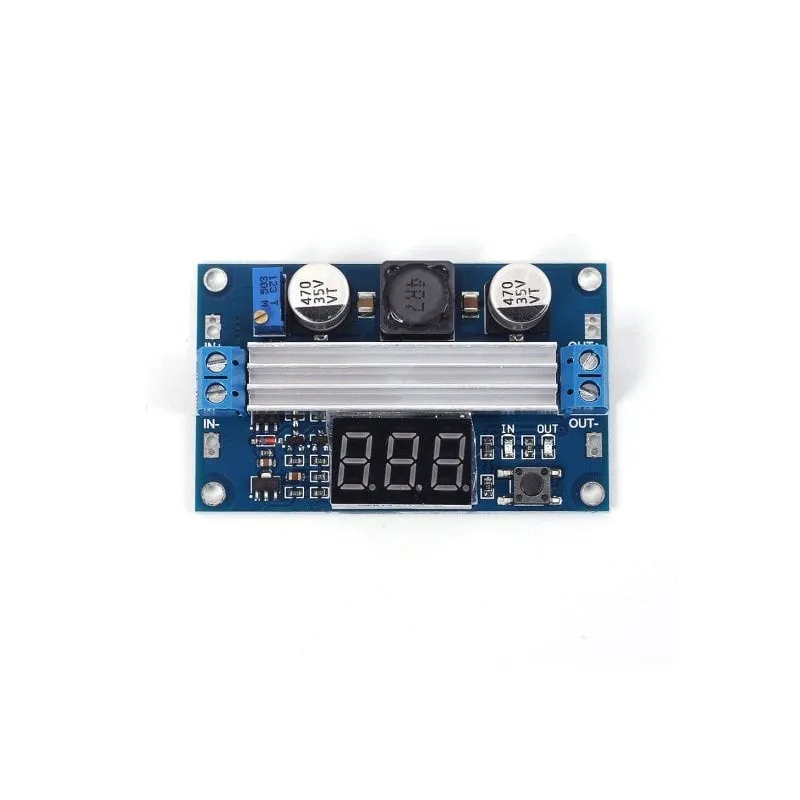

Este módulo regulador Step Up (Boost) [3-35V] es un módulo convertidor de alimentación DC-DC step-up (boost) compacto pero potente de 6A.
Dispone de un amplio rango de alimentación de funcionamiento con una tensión de entrada de alimentación entre 3,5 y 35V y elevará esta tensión de entrada de 4V a 35V.
El módulo también incluye un voltímetro integrado que puede medir tanto las tensiones de entrada como de salida. Un botón selector de tensión permite cambiar fácilmente entre ambas.
Junto con el potenciómetro de precisión multivuelta de alta calidad, se puede obtener y medir cualquier tensión de salida deseada dentro de su rango de alimentación sin necesidad de un medidor externo. Además, los indicadores LED muestran la corriente y la medición de entrada o salida.
Funciones
El paquete incluye:
1 x módulo elevador ajustable de alta potencia DC-DC

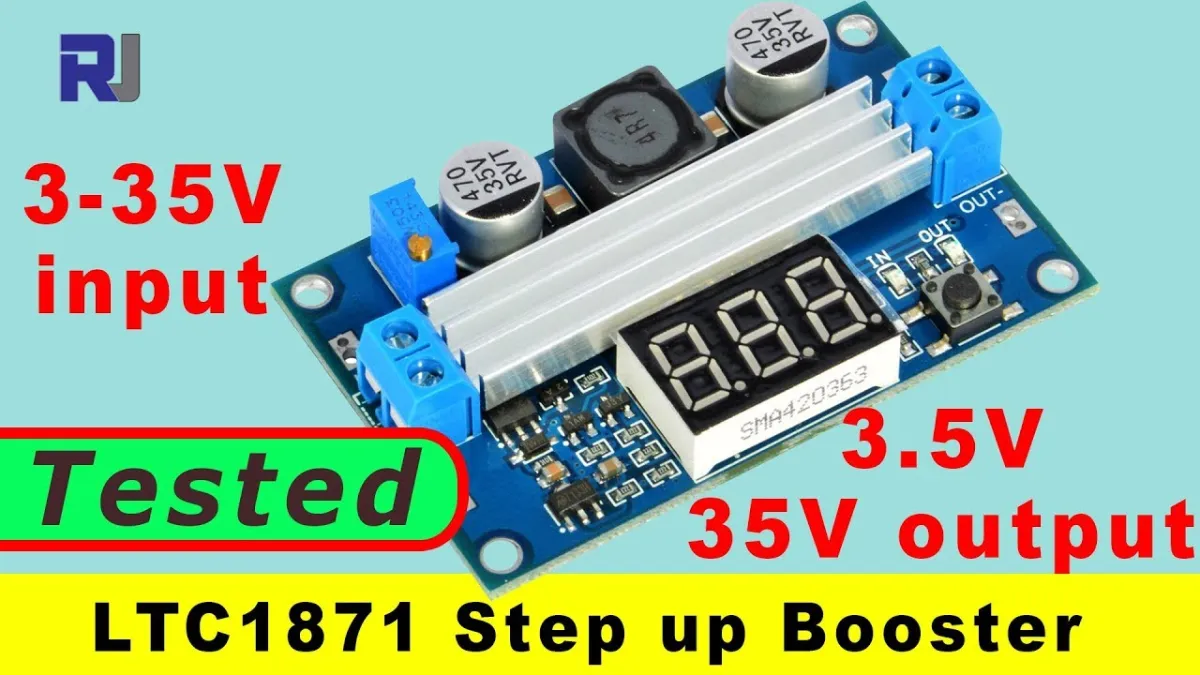

Al reproducirlo, se carga el vídeo de YouTube.
Así conectas el Módulo elevador ajustable DC-DC de alta potencia 3.0~35V a 3.5~35V 100W con voltímetro de pantalla digital a un Arduino UNO o ESP32, con un sketch de ejemplo que puedes subir directamente.

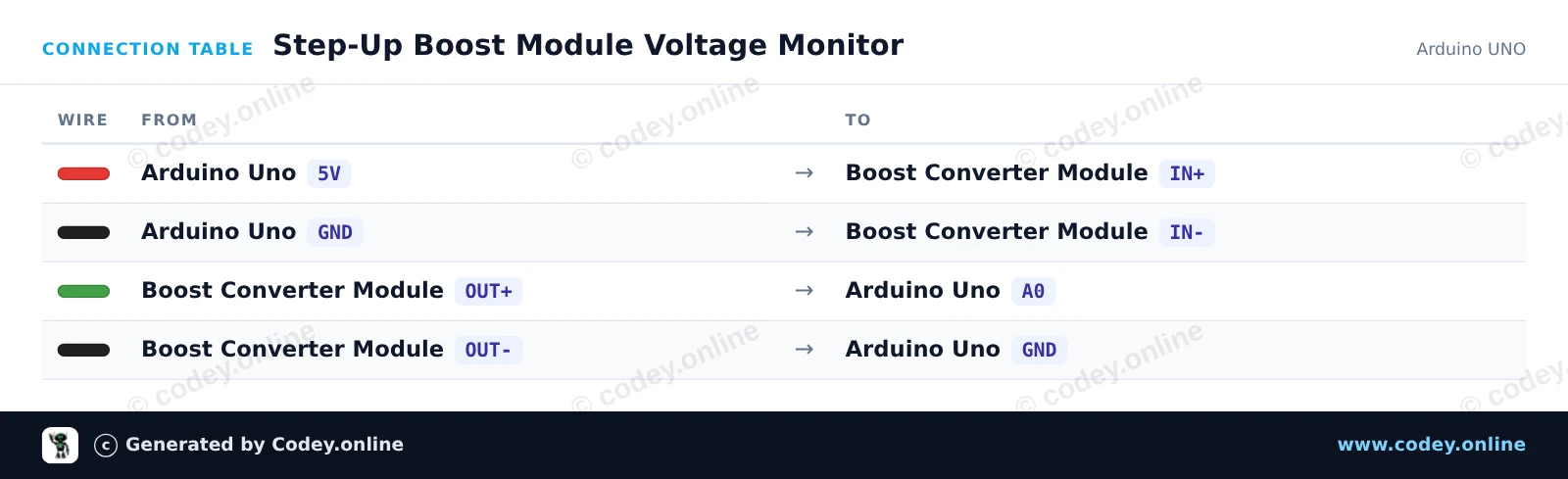

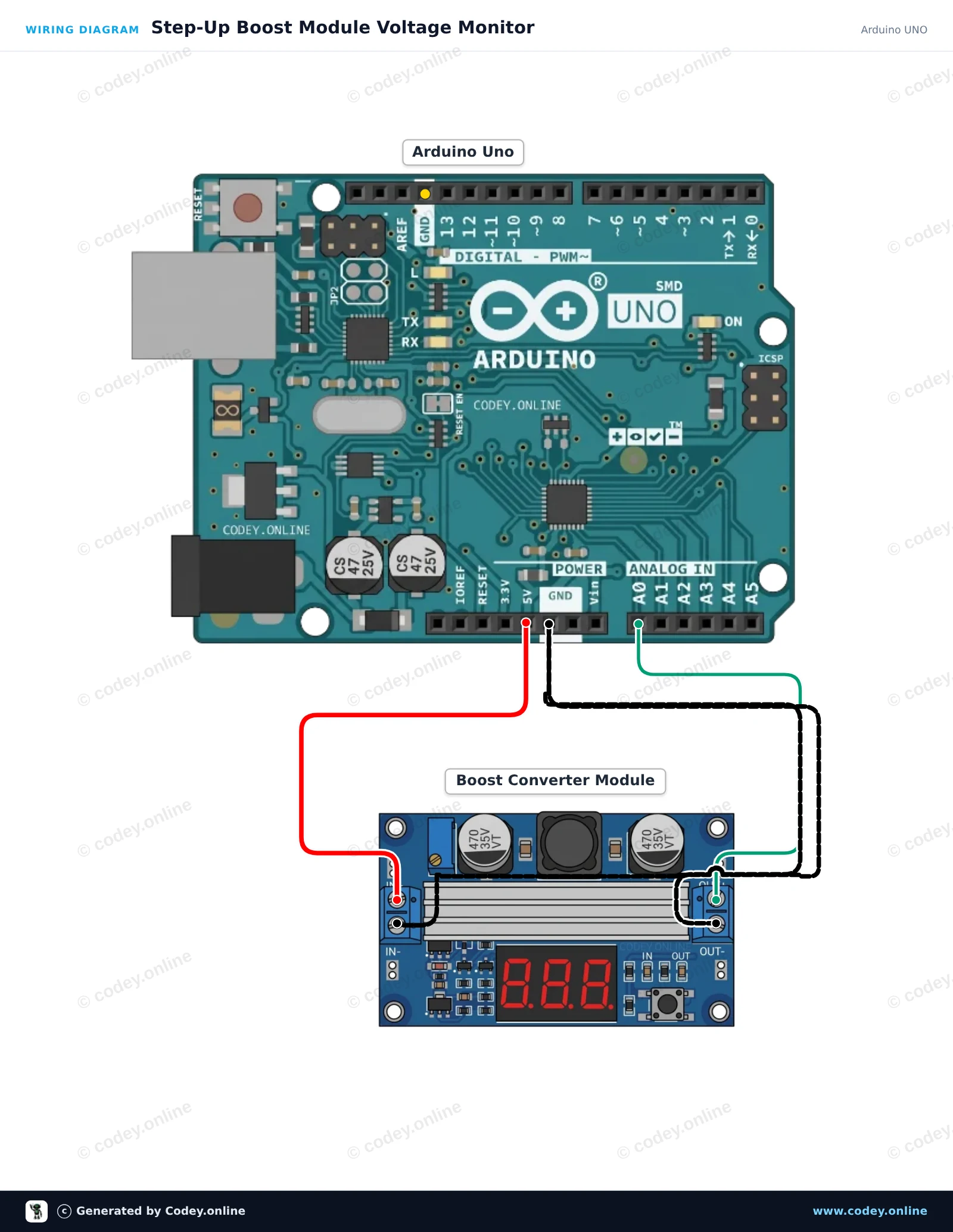

Este proyecto alimenta el módulo step-up DC-DC ajustable desde el pin 5V del Arduino y supervisa el voltaje de salida usando el pin analógico A0. Puedes comparar las lecturas del Serial Monitor del Arduino con la pantalla LED integrada del módulo mientras giras el potenciómetro.
English
Nederlands
Frans
Deutsch
Italiano
Suomi
Polski
Dansk
Ελληνικά
Български
Čeština
Hrvatski
Svenska
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Step-Up Boost Module Voltage Monitor
* Board : Arduino UNO (arduino:avr:uno)
* Parts : DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// DC-DC Boost Module Voltage Monitor
const int voltagePin = A0;
void setup() {
Serial.begin(115200);
Serial.println(F("DC-DC Boost Module Voltage Monitor Initialized"));
}
void loop() {
int rawValue = analogRead(voltagePin);
float voltage = rawValue * (5.0 / 1023.0);
Serial.print(F("Raw ADC: "));
Serial.print(rawValue);
Serial.print(F(" | Module Voltage: "));
Serial.print(voltage, 2);
Serial.println(F(" V"));
delay(1000);
}Wiring diagram and example code generated by Codey.online — https://www.codey.online

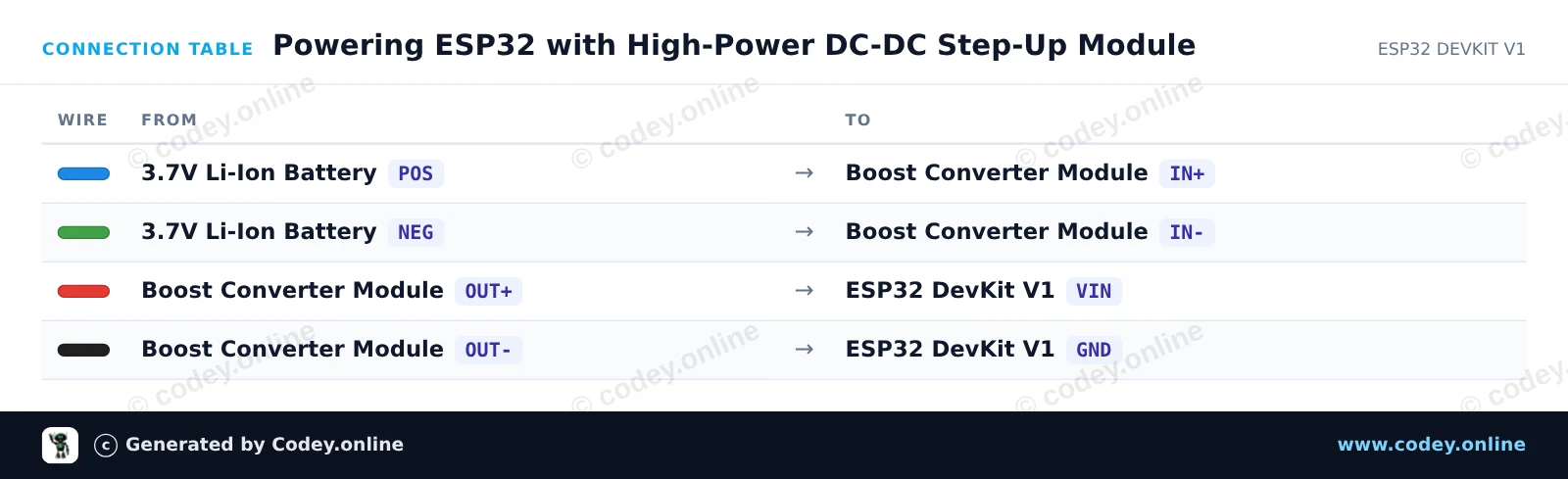

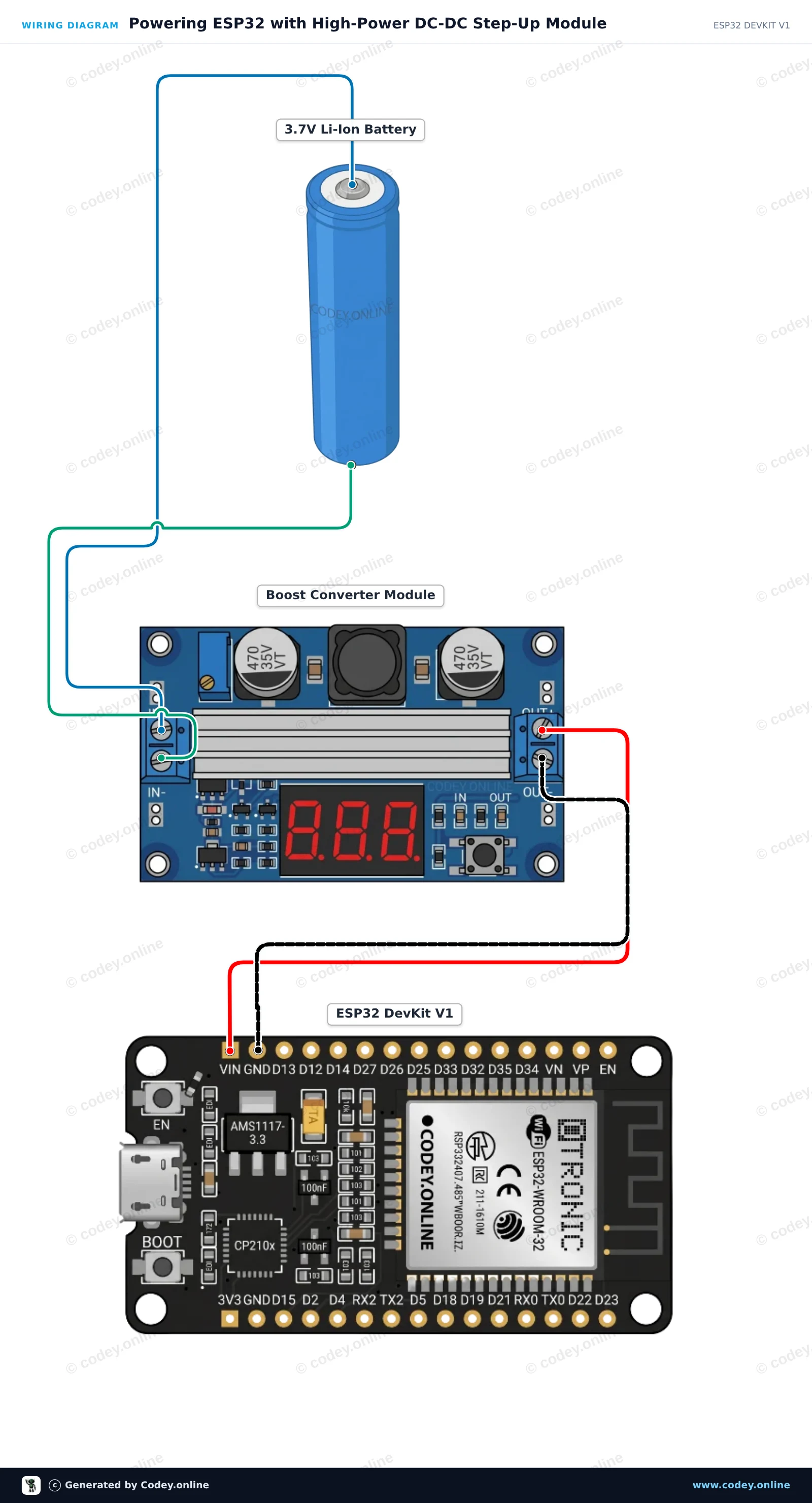

Este proyecto demuestra cómo alimentar una placa ESP32 desde una batería Li-ion de 3.7V, elevada a 5V usando el módulo elevador DC-DC ajustable con pantalla de voltímetro incorporada. Ajusta el potenciómetro de la placa hasta que la pantalla muestre 5.0V antes de conectar el pin VIN del ESP32. Una vez alimentado, el LED integrado del ESP32 parpadea y muestra mensajes de estado en el Serial Monitor.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : Powering ESP32 with High-Power DC-DC Step-Up Module
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : DC-DC High Power Adjustable Step-up Module 3.0~35V to 3.5~35V 100W with Digital Display Voltmeter
* Libraries : none (built-in)
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
// Demonstration of ESP32 powered via DC-DC Step-Up Module
// Ensure output voltage is set to 5.0V using the onboard trimmer before connecting.
const int LED_PIN = 2; // Onboard LED on ESP32 DevKit V1
int uptimeSeconds = 0;
void setup() {
Serial.begin(115200);
delay(1000);
pinMode(LED_PIN, OUTPUT);
Serial.println("========================================");
Serial.println("ESP32 Powered by DC-DC Boost Converter");
Serial.println("========================================");
}
void loop() {
// Turn on LED
digitalWrite(LED_PIN, HIGH);
delay(500);
// Turn off LED
digitalWrite(LED_PIN, LOW);
delay(500);
uptimeSeconds++;
Serial.print("System running on boosted power. Uptime: ");
Serial.print(uptimeSeconds);
Serial.println(" s");
}Wiring diagram and example code generated by Codey.online — https://www.codey.online
