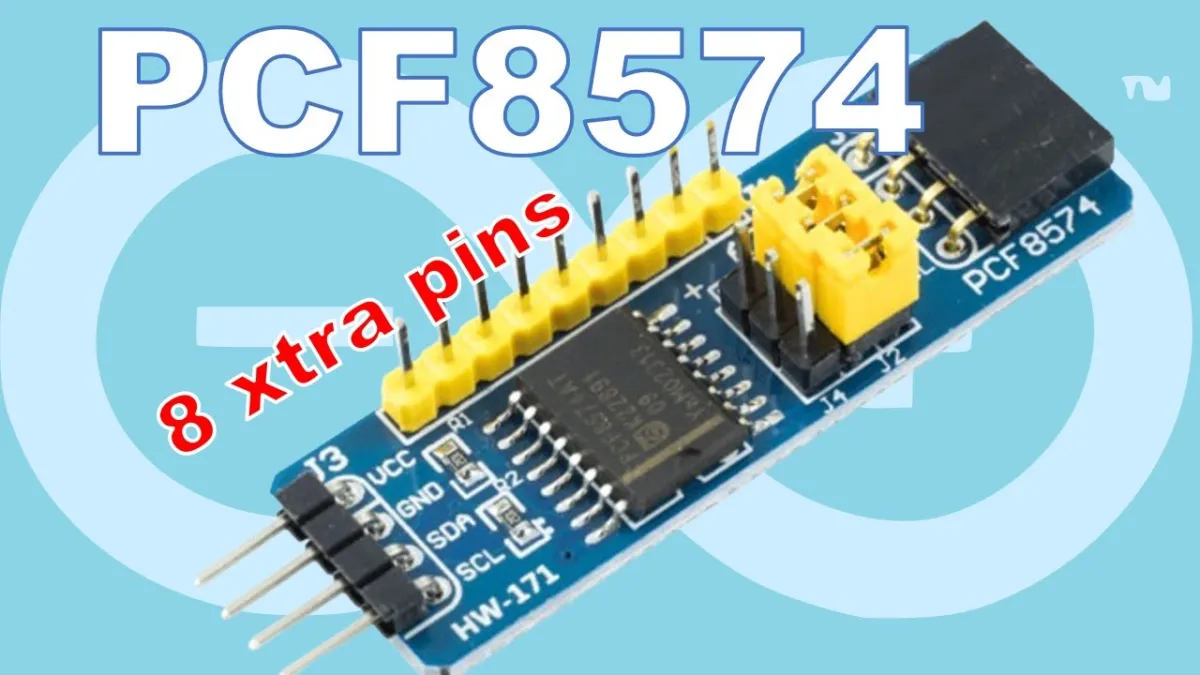

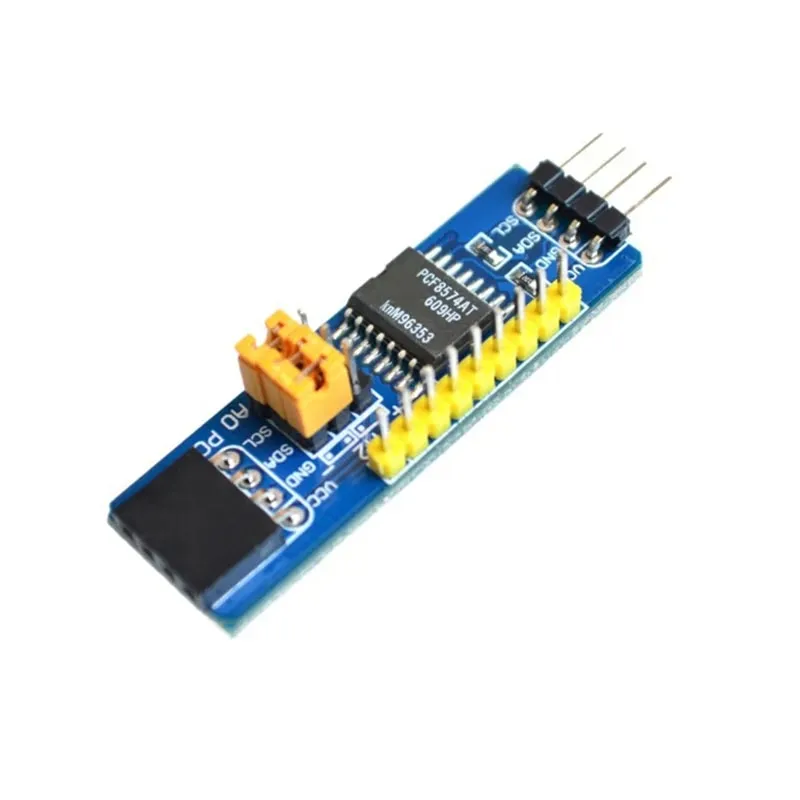

Módulo de expansión I2C a IO PCF8574

Descubra la versatilidad del módulo de expansión PCF8574 de I2C a IO y amplíe las posibilidades de sus proyectos sin verse limitado por la cantidad de pines disponibles. Perfecto para una amplia gama de aplicaciones:

• Teclado de membrana: Simplifique la conexión de su teclado y lea cada tecla a través del bus I2C, ahorrando valiosos pines IO.
• Pantallas LCD: Transforme pantallas con muchos pines, como pantallas de caracteres 16x2 o 20x4, para controlarlas con solo dos pines I2C.
• Sensores digitales: Conecte sensores digitales con una salida simple al PCF8574 y comuníquese mediante I2C, eliminando la necesidad de múltiples pines IO digitales.
• LEDs y tiras LED: Gestione el estado de encendido/apagado de los LEDs de forma eficiente a través de I2C, ideal para indicadores de estado o pantallas visuales sencillas.
• Botones e interruptores: Integre múltiples elementos de entrada sin esfuerzo en su proyecto, todos leídos a través de un único bus I2C, para una configuración ordenada y eficiente.
• Placas de relés: Controle circuitos de potencia u otros dispositivos utilizando el PCF8574, y simplifique considerablemente sus esquemas de cableado.

El módulo PCF8574 abre la puerta a un mundo de posibilidades, permitiéndole realizar proyectos complejos sin las limitaciones del número de pines IO. Adecuado tanto para aficionados como para profesionales que desean llevar sus proyectos al siguiente nivel.

Características:

• Voltaje: 2.5 a 6V DC
• Con jumpers puede configurar la dirección I2C a su gusto
• Ofrece 8 pines adicionales por módulo, que pueden funcionar tanto como pin de entrada como de salida
• Resistencias pull-up integradas para el bus I2C
• Posibilidad de conectar hasta 8 módulos para una ampliación de pines
• El módulo utiliza el chip PCF8574(T) o PCF8574A(T); la variante "A" tiene una dirección I2C diferente

ATENCIÓN: para señales de salida que requieran más de 10μA, es necesaria una resistencia pull-up externa. Las señales de salida por debajo de este umbral no necesitan resistencia adicional y pueden suministrar hasta 25mA, como se explica en las secciones 10.1 y 13 de las hojas de datos.

Uso de varios módulos
La conexión de más de tres módulos puede dar lugar a una resistencia pull-up I2C insuficientemente alta (inferior a 333Ω), lo que sobrecarga el puerto I2C del microcontrolador. En tal caso, recomendamos retirar las resistencias pull-up de los módulos adicionales, de modo que solo tres módulos dispongan de estas resistencias. Estas resistencias se reconocen por su marcado con el código 102 o 1001.
