SKU: OT851-C35 Número de artículo: XI343 EAN: 4252580702508

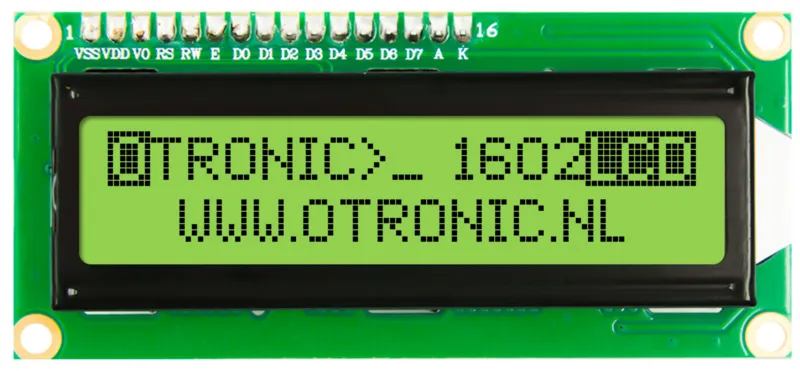

LCD 1602 con módulo I2C pre-soldado. Listo para usar directamente en tu proyecto Arduino, ESP32, ESP8266 o Raspberry Pi. Mucho más fácil que sin este módulo. Ahora solo se necesitan 2 cables para controlar esta pantalla LCD.
LCD con retroiluminación verde/amarilla y caracteres negros. 2 líneas, 16 caracteres por línea. El contraste es ajustable (por software).
– Funciona con: 5V
– Dimensiones: 98mm x 60mm x 15mm.
¡Incluye módulo I2C!
Empieza rápidamente con esta pantalla LCD OTRONIC 1602 con módulo I2C. Descarga la GUÍA DE INICIO RÁPIDO OTRONIC 1602 LCD para un esquema de conexión y código de ejemplo para el software Arduino IDE.
Dimensiones
Longitud: 8cm
Anchura: 3,6cm
Altura: 1,66cm
Al reproducirlo, se carga el vídeo de YouTube.
Así conectas el LCD 1602 retroiluminación verde/amarilla con I2C pre-soldado a un Arduino UNO o ESP32, con un sketch de ejemplo que puedes subir directamente.

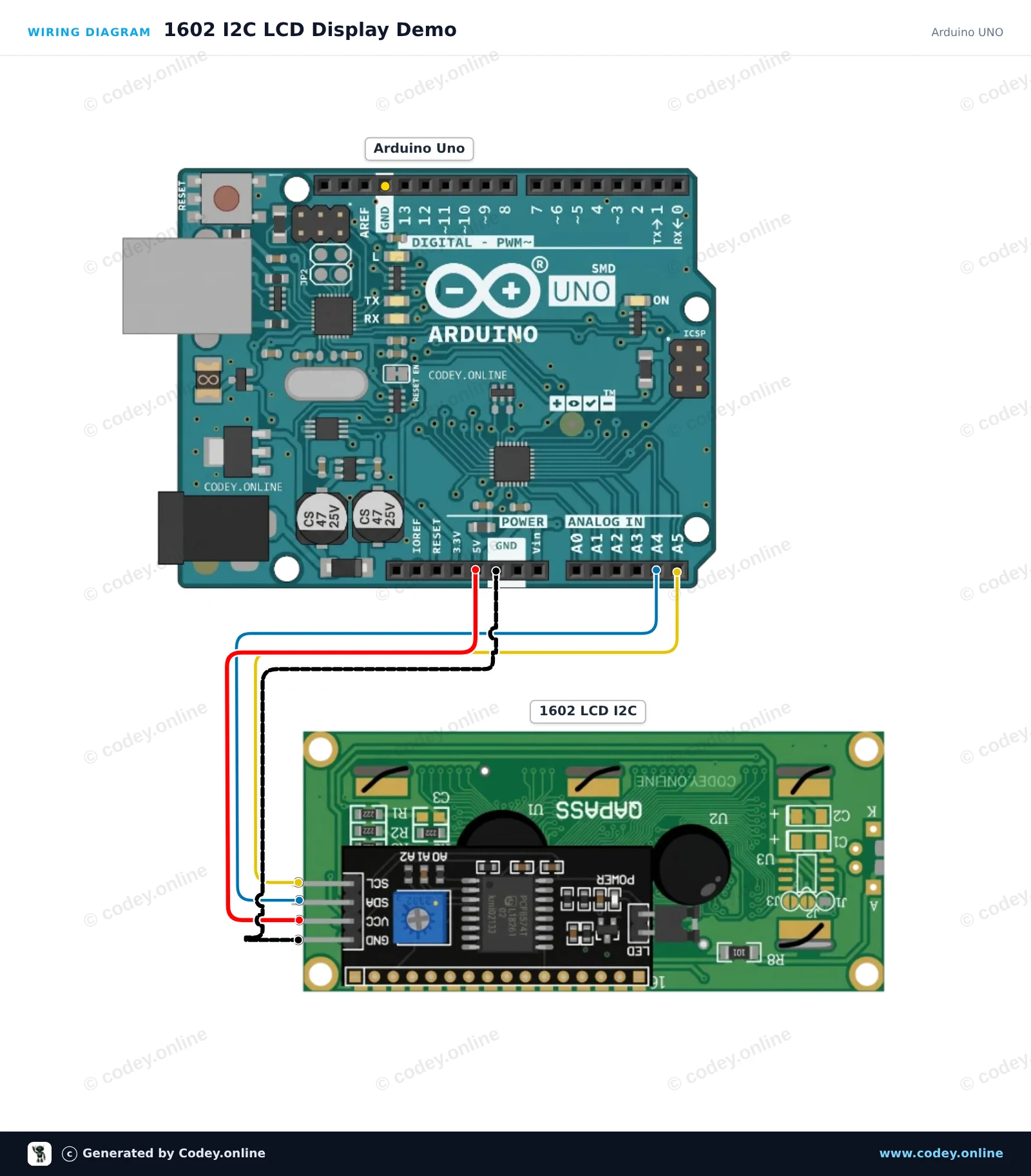

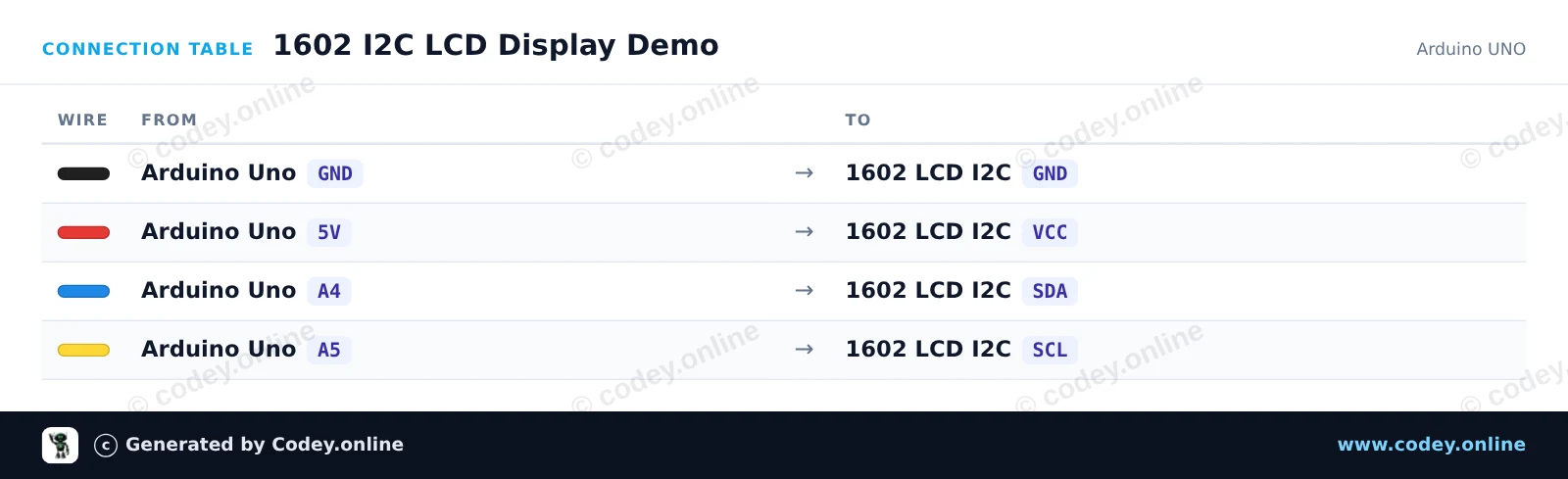

Este proyecto conecta una pantalla LCD de 16x2 caracteres mediante I2C a un Arduino Uno. La pantalla se inicializa, enciende la retroiluminación, muestra un mensaje de bienvenida en la primera línea y cuenta el tiempo de funcionamiento en segundos en la segunda línea.
English
Nederlands
Frans
Deutsch
Italiano
Suomi
Polski
Dansk
Ελληνικά
Български
Čeština
Hrvatski
Svenska
Aileen/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : 1602 I2C LCD Display Demo
* Board : Arduino UNO (arduino:avr:uno)
* Parts : 1602 LCD I2C DISPLAY
* Libraries : LiquidCrystal I2C 1.1.2
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
// Common I2C addresses are 0x27 or 0x3F for 1602 LCD modules
LiquidCrystal_I2C lcd(0x27, 16, 2);
void setup() {
Serial.begin(115200);
lcd.init();
lcd.backlight();
lcd.setCursor(0, 0);
lcd.print(F("Hello, Arduino!"));
Serial.println(F("LCD initialized successfully."));
}
void loop() {
unsigned long seconds = millis() / 1000;
lcd.setCursor(0, 1);
lcd.print(F("Uptime: "));
lcd.print(seconds);
lcd.print(F("s "));
delay(500);
}Bibliotecas necesarias: LiquidCrystal I2C 1.1.2
Wiring diagram and example code generated by Codey.online — https://www.codey.online

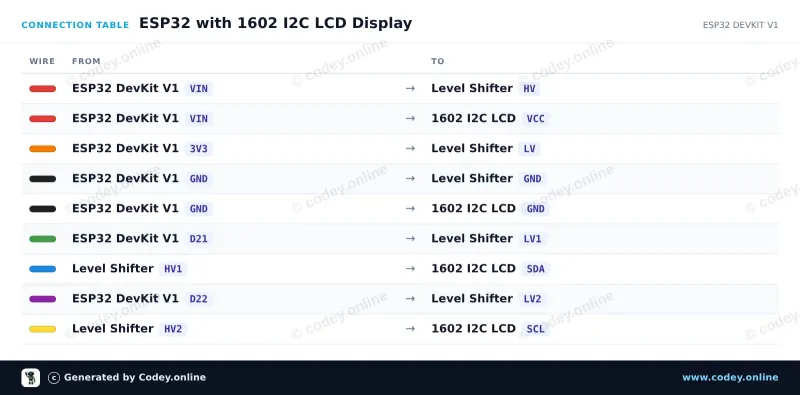

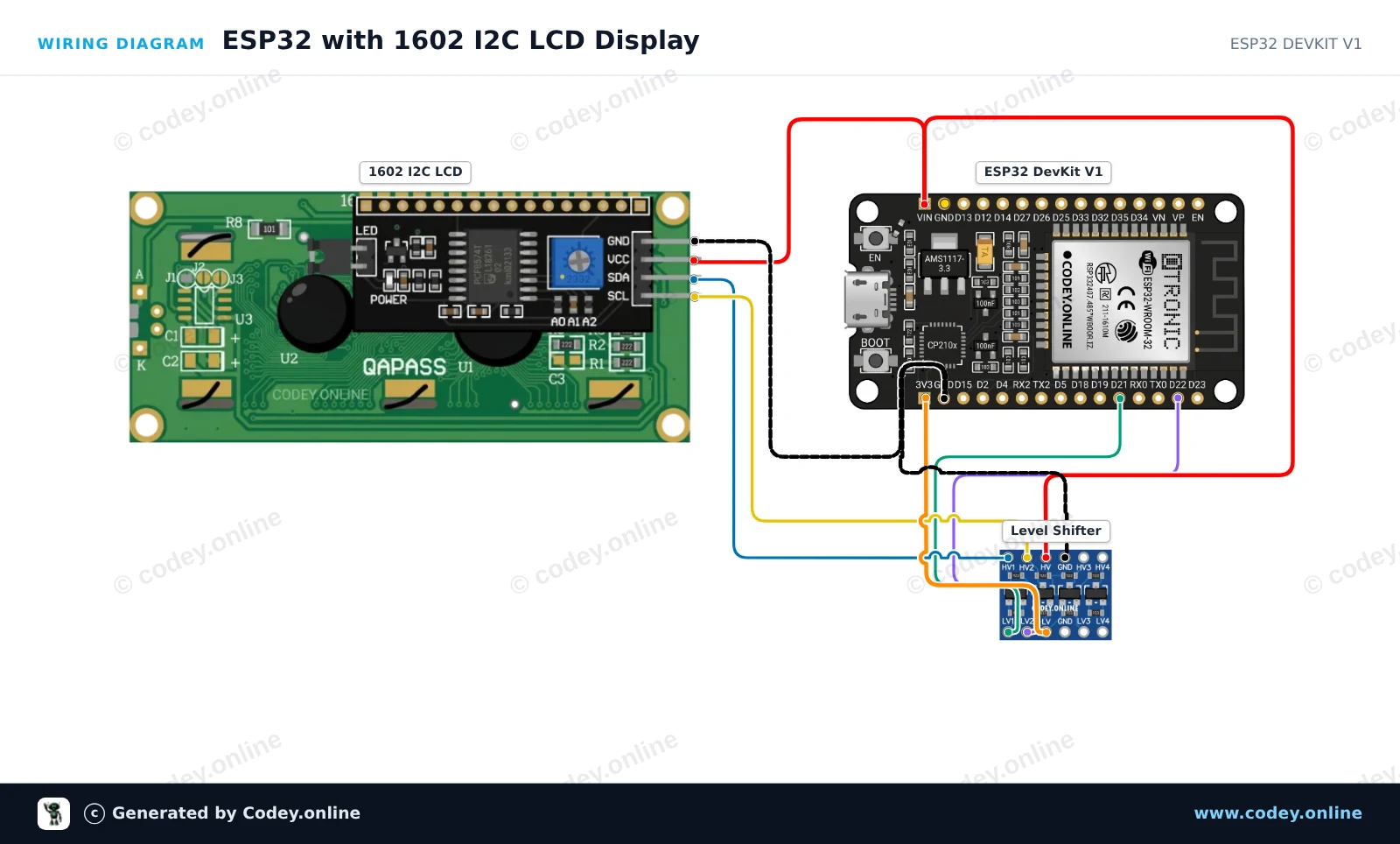

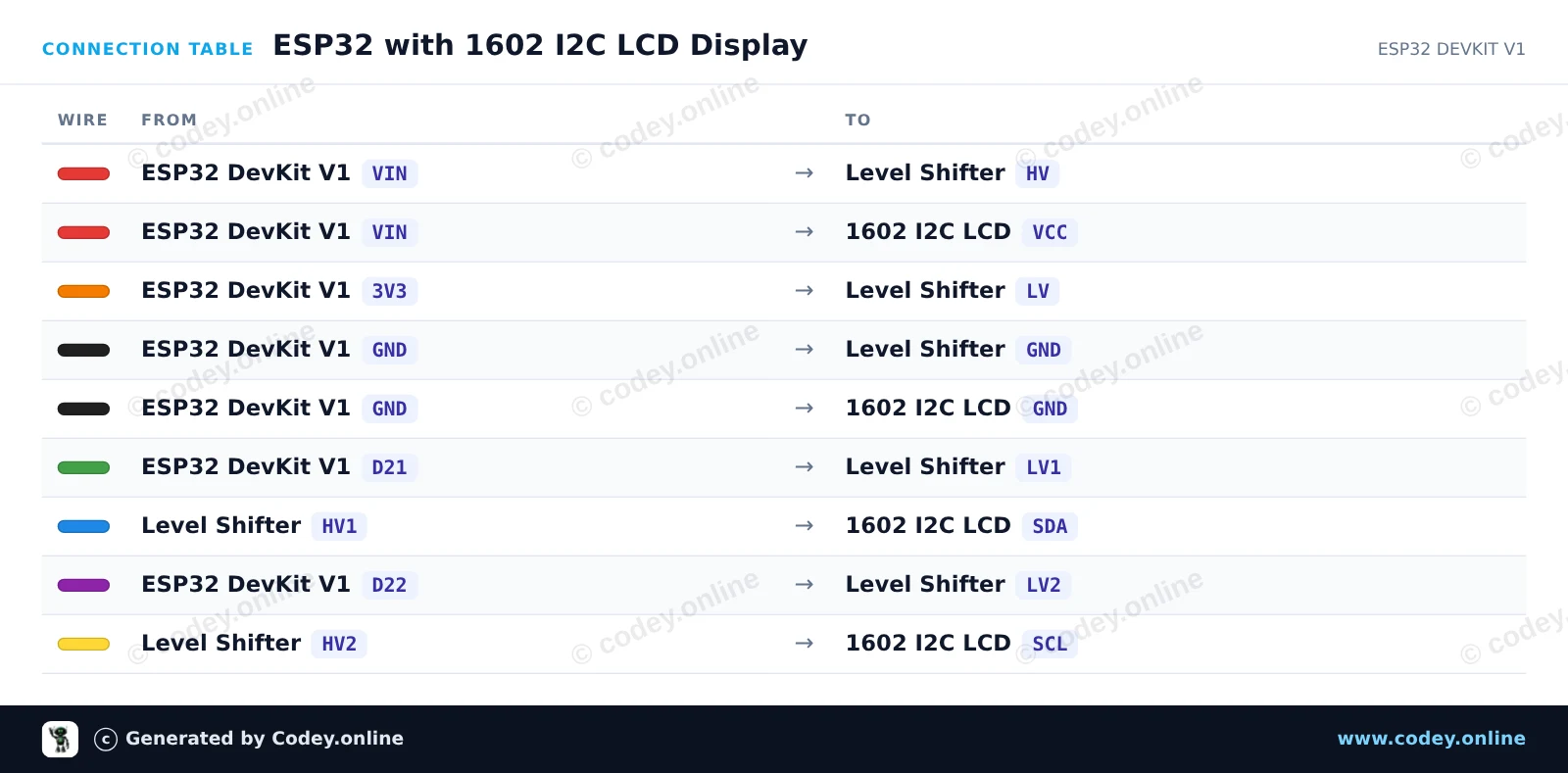

Este proyecto muestra cómo conectar y mostrar texto en una pantalla LCD 1602 usando un backpack I2C. Se utiliza un convertidor de nivel lógico bidireccional de 4 canales para traducir de forma segura las señales I2C de 3.3V del ESP32 a las señales de 5V que requiere el módulo LCD. Después de subir el programa, la LCD muestra un mensaje de bienvenida y actualiza cada segundo un contador de tiempo de actividad.
/*
* ==================================================================
* Generated by Codey.online — https://www.codey.online
* ==================================================================
* Project : ESP32 with 1602 I2C LCD Display
* Board : ESP32 DEVKIT V1 (esp32:esp32:esp32doit-devkit-v1)
* Parts : 1602 LCD I2C DISPLAY
* Libraries : LiquidCrystal I2C 1.1.2
*
* Codey Online is an AI-powered browser IDE for Arduino and ESP32.
* Describe your project and Codey writes the code, draws the wiring
* diagram and uploads it to your board, straight from the browser.
* This code is free to use, modify and share, without warranty.
* ==================================================================
*/
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
// Set the LCD address (commonly 0x27 or 0x3F) for a 16 chars and 2 line display
LiquidCrystal_I2C lcd(0x27, 16, 2);
void setup() {
// Initialize I2C on default ESP32 pins (SDA=21, SCL=22)
Wire.begin(21, 22);
lcd.init();
lcd.backlight();
// Display greeting
lcd.setCursor(0, 0);
lcd.print("ESP32 LCD Demo");
lcd.setCursor(0, 1);
lcd.print("Uptime: ");
}
void loop() {
// Update uptime in seconds
lcd.setCursor(8, 1);
lcd.print(millis() / 1000);
lcd.print("s ");
delay(1000);
}Bibliotecas necesarias: LiquidCrystal I2C 1.1.2
Wiring diagram and example code generated by Codey.online — https://www.codey.online
