Kit de soldadura del árbol de Navidad (OT2647 serie SH) – instrucciones de uso

Ver producto Descargar PDF

Estas instrucciones muestran cómo ensamblar el kit de soldadura del árbol de Navidad de la serie OT2647 SH, un arbolito de Navidad con LEDs rojos, verdes y amarillos parpadeantes. Herramientas necesarias: soldador, estaño para soldar y alicates de corte.

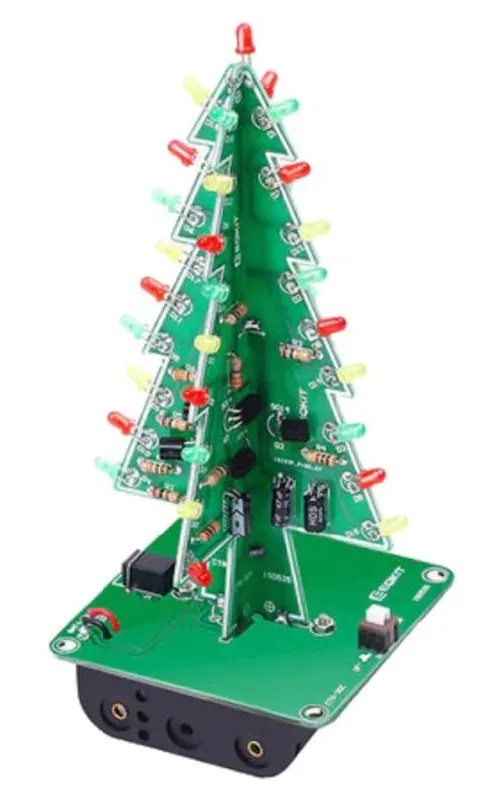

Imagen de la placa del árbol de Navidad completamente soldada con LEDs rojos, amarillos y verdes — El kit de soldadura del árbol de Navidad montado

Lista de componentes

Componente	Ubicación	Código de la placa	Cantidad
Resistencia 100 Ω	R2/R4/R6/R7	SH-A	4
Resistencia 4.7K Ω	R1/R3/R5	SH-A	3
Condensador 47 µF	C1/C2/C3	SH-A	3
LED 3mm rojo	D1 t/m D6 + D19	SH-A	7
LED 3mm amarillo	D7 t/m D12	SH-A	6
LED 3mm verde	D13 t/m D18	SH-A	6
Transistor 9014	Q1 t/m Q3	SH-A	3
Resistencia 100 Ω	R2/R4/R6	SH-B	1
Resistencia 4.7K Ω	R1/R3/R5	SH-B	1
Condensador 47 µF	C1/C2/C3	SH-B	3
LED 3mm rojo	D7 t/m D12	SH-B	6
LED 3mm amarillo	D13 t/m D18	SH-B	6
LED 3mm verde	D1 t/m D6	SH-B	6
Transistor 9014	Q1 t/m Q3	SH-B	3
Interruptor 5.8mm	S1	SH-C	1
Conector DC 3.5mm	J1	SH-C	1
Portapilas 3xAA	BAT4.5V	SH-C	1

Contenido del paquete

1x Placa SH-A
1x Placa SH-B
1x Placa SH-C
7x Resistencia 100 Ω
6x Resistencia 4.7K Ω
6x Transistor NPN S9014
6x Condensador 47µF 16V
13x LED 3mm Rojo
12x LED 3mm Verde
12x LED 3mm Amarillo
1x cable USB a DC 3.5mm
1x conector DC J1 3.5mm
1x interruptor S1 5.8mm
1x portapilas para 3x pilas AA
1x manual de instrucciones en neerlandés de Otronic

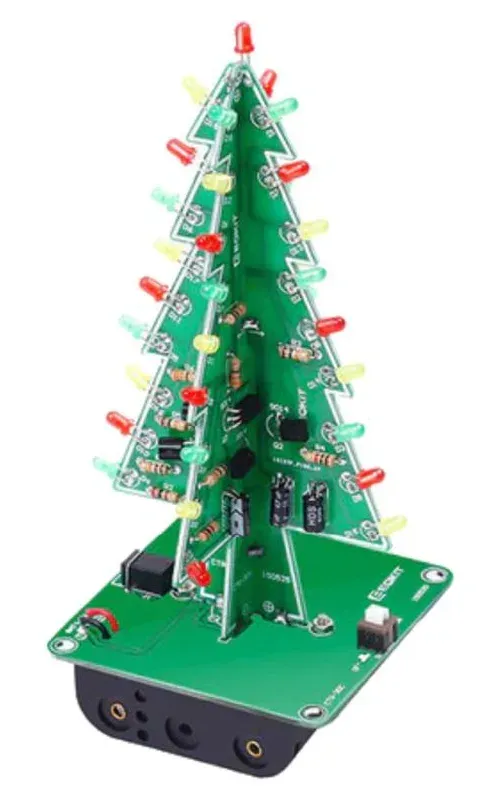

Imagen de la placa del árbol de Navidad montada — El kit de soldadura del árbol de Navidad, listo para el montaje

Resistencias

Dibujo esquemático de una resistencia de 100 Ohm — Resistencia de 100 Ohm

Dibujo esquemático de una resistencia de 4,7K Ohm — Resistencia de 4,7K Ohm

Las placas tienen un código único. En el esquema de la parte trasera de estas instrucciones se indica, para cada placa, qué componentes debe soldar. Por ejemplo: R6 en la placa CTR-30A es una resistencia diferente de R6 en la placa CTR-30B. Los LEDs están organizados de una determinada manera en estas instrucciones, pero si lo desea también pueden colocarse en otro orden.

Instrucciones de montaje

Empiece soldando las resistencias. Las resistencias no están polarizadas, lo que significa que se pueden colocar en ambos sentidos y que no hay + ni –.
Suelde los transistores y asegúrese de que el lado plano y el lado redondeado coincidan con la imagen de la placa.
Suelde los condensadores y preste mucha atención al + y al -. En el condensador aparece representado un borde blanco con un signo menos dentro. También puede verlo por la longitud de las patas. La pata larga es el + y la pata corta es el -. En la PCB, las líneas blancas inclinadas indican el lado del -.

Primer plano de un condensador con pata larga (+) y pata corta (-) — Condensador con patas + y - indicadas

Suelde los LEDs según el esquema anterior. En la PCB hay un agujero redondo y uno cuadrado. El redondo es el – y el cuadrado es el +. En el LED, la pata larga es el + y la pata corta es el -. Además, el lado negativo se reconoce por el lado plano del propio LED.

Primer plano de un LED rojo con pata larga (+) y pata corta (-) — LED con patas + y - indicadas

Cuando todos los componentes estén soldados, las placas CTR-30A y CTR-30B pueden encajarse entre sí. A continuación, suelde entre sí los puntos de refuerzo para que todo quede bien firme.
Coloque ahora el arbolito de Navidad sobre la placa inferior CTR-30C y preste mucha atención al + y al -. A continuación, suelde el arbolito. MERRY CHRISTMAS!
