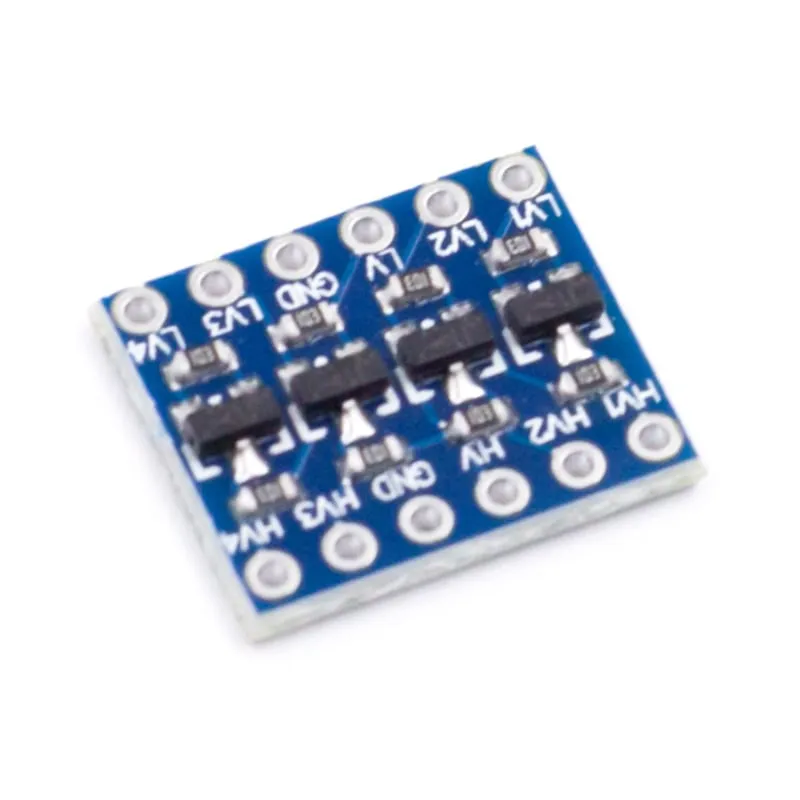

Convertidor de nivel de voltaje lógico de 4 canales

Este módulo puede realizar conversión de voltaje en ambos sentidos para 4 canales entre señales digitales de 1.8V, 2.8V, 3.3V y 5V, como datos serie, I2C e ISP (<2Mhz). Para cada canal se utiliza un MOSFET de canal N en la siguiente configuración:

Quien conecte un circuito propio en lugar de una microcontroladora debe tener en cuenta que en la entrada se necesita una conexión a tierra entre los pulsos para representar un 0 lógico y obtener la salida LOW. Si no hay nada conectado a los pines, todo queda en estado HIGH mediante las resistencias pullup de 10K.

Se suministra con headers sueltos

Dimensiones
Longitud: 1,5cm
Anchura: 1,2cm
Altura: 0,2cm
