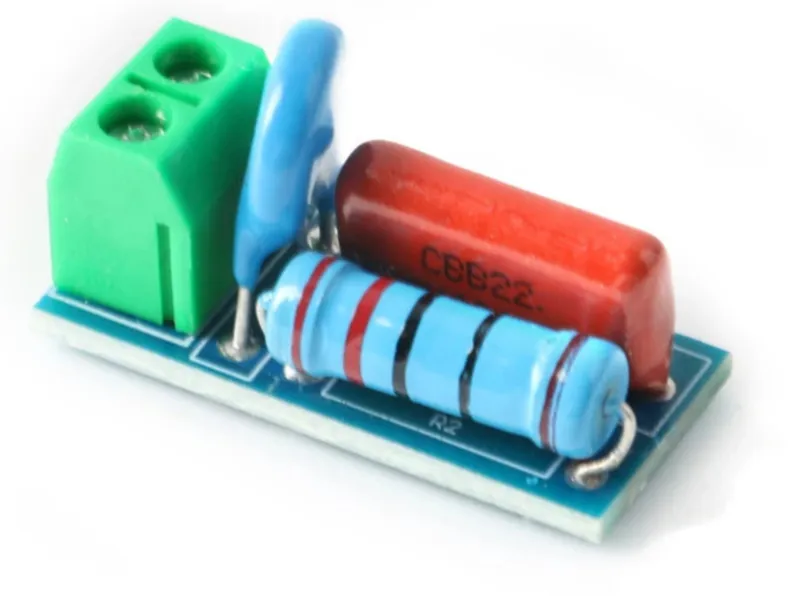

Circuito snubber RC

El circuito de absorción RC también se denomina circuito snubber RC. Es una estructura de circuito en la que una resistencia y un condensador están conectados en serie y en paralelo con el interruptor. Se utiliza para mejorar las ondas de tensión y corriente que los dispositivos electrónicos de potencia generan al encenderse y apagarse. El módulo de circuito de absorción RC puede evitar la fuerza electromotriz inducida que se genera cuando la carga inductiva se enciende y se apaga, causando daños en los equipos de conmutación como relés y tiristores, evitar interferencias electromagnéticas y aumentar la capacidad antiinterferencias del microordenador de un solo chip.

Carga: adecuada para carga inductiva AC o DC 5-400V (carga inferior a 1000W)

Resistencia: 220 Ohm

Condensador:

• CBB22 104J630V
• 0.1uF
• 630V
• 5% tolerancia

Varistor:

• Tensión alterna: 300V
• Tensión continua nominal: 385V
• Tensión máxima de sujeción Vc: 775V
• Tipo de carcasa del varistor: Disco 10mm
• Tipo de varistor: Varistor de óxido metálico
• Corriente de pulso máxima @ 8/20µs: 2.5kA
• Temperatura mínima de funcionamiento: -40°C
• Temperatura máxima de funcionamiento: 105°C
• Energía de pico (10/1000uS): 70J
