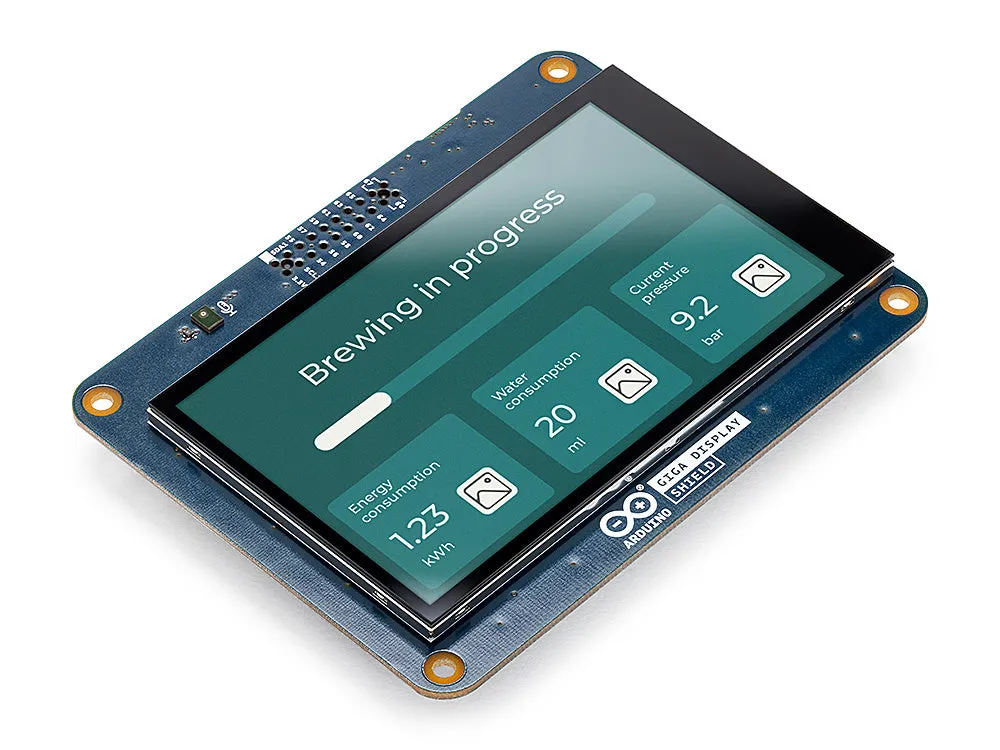

Arduino® GIGA Display Shield

Conozca el GIGA Display Shield: una solución de pantalla táctil diseñada específicamente para integrar interfaces gráficas sin esfuerzo en sus proyectos. Gracias al nuevo conector de cabecera de pines, situado en el centro del GIGA R1 WiFi, este shield ofrece una integración perfecta y funcionalidades mejoradas.

El GIGA Display Shield le permite aprovechar diversas funciones, entre ellas un micrófono digital, una IMU de 6 ejes y una conexión Arducam. Estas capacidades añadidas le permiten aprovechar al máximo los otros 54 pines disponibles, lo que resulta excepcionalmente útil para crear dispositivos portátiles o paneles de control para gestionar su proyecto.

Experimente la facilidad de construir interfaces intuitivas con la disposición fácil de usar y las amplias posibilidades del GIGA Display Shield. Mejore la funcionalidad y la experiencia de usuario de su proyecto con esta solución avanzada.

Especificaciones técnicas:

• Nombre de la placa: Arduino® GIGA Display Shield
• SKU: ASX00039
• Conectores:
  • Cámara: SOCKET 2ROW 20POS VERTICAL PASS THROUGH (compatible con Arducam)
• Pantalla:
  • Códec de vídeo: F32Q-1A7H1-11020
  • Pantalla táctil: F32Q-1A7H1-11008
  • Tipo: KD040WVFID026-01-C025A
  • Tamaño: 3,97 inch
  • Resolución: 480x800 RGB
  • Colores: 16,7 millones
  • Modo táctil: Toque de cinco puntos y gestos
• Interfaz: I2C
• Sensores:
  • IMU: BMI270
• Micrófono: MP34DT06JTR

Preguntas frecuentes

¿La pantalla admite multitouch? Sí, la pantalla admite hasta cinco toques simultáneos.

¿Cómo conecto el GIGA Display Shield al GIGA R1 WiFi? El GIGA Display Shield se conecta mediante los headers centrales (J5 y J6) del GIGA R1 WiFi. Fije el shield desde la parte inferior, de modo que la parte superior del GIGA R1 WiFi quede libre para shields adicionales.

¿Sigo teniendo acceso a todos los pines cuando la pantalla está conectada? Sí, incluso con la pantalla conectada sigues teniendo acceso a los 54 pines de la parte superior de la placa.

¿Se necesita una alimentación externa para el shield? No, el GIGA Display Shield no necesita alimentación externa; se alimenta directamente a través de la conexión.

¿Qué cámaras son compatibles con el shield? El GIGA Display Shield es totalmente compatible con cámaras DVP de 20 pines de Arducam, como la OV7675. Para más información, visite el catálogo de cámaras compatibles de Arducam.

¿En qué dirección está orientado el conector de la cámara? El pinout del conector de la cámara está configurado de modo que los modelos compatibles de Arducam apunten en la misma dirección que la pantalla, lo que corresponde a un modo selfie para una experiencia fluida y fácil de usar.
